Câbles H05V-U, H07V-U, H05V-R et H07V-R : utilisations, types et guide de choix

Les câbles H05V-U, H07V-U, H05V-R et H07V-R sont des conducteurs isolés utilisés dans les installations électriques fixes. Ils sont associés à une âme en cuivre et à une isolation en PVC. Leur domaine d’emploi exact doit toutefois être déterminé à partir de la documentation du fabricant, du marché visé et de la norme applicable. Lors du choix, il convient donc de vérifier non seulement le code harmonisé, mais aussi la section, la classe de conducteur, l’isolation, les conditions de service et les marquages figurant sur le produit.

Que sont les câbles H05V-U, H07V-U, H05V-R et H07V-R ?

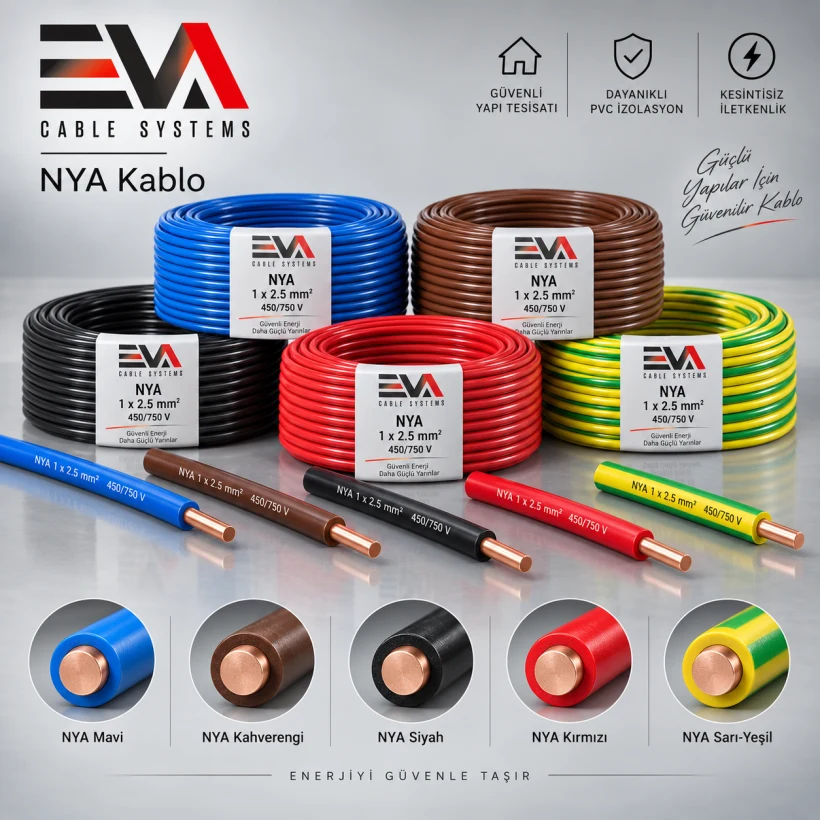

Ces produits font partie des conducteurs unipolaires pour installations intérieures. Une structure unipolaire signifie qu’un seul conducteur est présent dans le câble ; les conducteurs de phase, de neutre et de protection sont installés séparément selon le projet de l’installation.

Les références H05V-U et H07V-U comportent un conducteur en cuivre massif. Les références H05V-R et H07V-R utilisent un conducteur en cuivre câblé. Les quatre produits disposent d’une isolation PVC(TI1), d’une température de fonctionnement de 70 °C et d’une tension d’essai de 2-2.5 kV. Ils sont indiqués avec les normes de construction TSE EN 50525-2-31 ou TS EN 50525-2-31, TSE IEC 60227 et VDE 0281, ainsi qu’avec la norme de résistance du conducteur TS EN 60228.

Le H05V-U et le H05V-R ont une tension nominale de 300/500 V. Le H07V-U et le H07V-R ont une tension nominale de 450/750 V. L’emploi d’un produit donné ne doit pas être défini par son seul code : la structure du conducteur, la section, les marquages, l’isolation et les conditions de pose doivent aussi être contrôlés.

Où les câbles H05V-U, H07V-U, H05V-R et H07V-R sont-ils utilisés ?

Les conducteurs d’installation fixes présentant des caractéristiques adaptées peuvent être employés dans différentes parties d’une installation électrique fixe. Les utilisations courantes comprennent :

Le H05V-U est destiné aux installations fixes de 300/500 V dans des environnements intérieurs secs où les sollicitations mécaniques sont limitées. Le H07V-U est utilisé pour les tableaux et les installations de bâtiment protégées à 450/750 V. Les H05V-R et H07V-R peuvent être utilisés dans des systèmes de conduits protégés, des tableaux et des installations fixes ; leur conducteur câblé facilite le cheminement lors de la pose.

L’environnement de pose reste déterminant. L’humidité, les rayonnements UV, les chocs mécaniques, le contact avec des produits chimiques, l’usage mobile ou l’exposition extérieure peuvent exiger une solution de câble de structure différente. Le cheminement et la méthode de protection doivent être définis selon le projet et la documentation du produit.

Quels sont les types de conducteurs d’installation ?

Les câbles H05V-U, H07V-U, H05V-R et H07V-R se distinguent notamment par la structure du conducteur, la tension nominale et la section. Pour une classification fiable, la désignation technique figurant sur l’étiquette du produit doit être prise comme référence.

Selon la structure du conducteur

La structure câblée des H05V-R et H07V-R facilite la flexion pendant l’installation, mais ces produits ne sont pas destinés aux systèmes soumis à des mouvements continus ou à des flexions répétées. Les H07V-R ne présentent pas la même souplesse que les câbles H07V-K.

Selon la section

Les conducteurs unipolaires sont fabriqués dans différentes sections. Les sections indiquées pour le H05V-U et le H05V-R sont 0.50, 0.75 et 1.00 mm². Pour le H07V-U, elles vont de 1.50 à 16 mm². Pour le H07V-R, elles vont de 1.5 à 500 mm².

Le choix de la section doit tenir compte simultanément du courant de conception du circuit, de la longueur de ligne, du calcul de chute de tension, du mode de pose, des conditions ambiantes et du dispositif de protection. Une section simplement plus importante ne garantit pas à elle seule un choix adapté : la compatibilité avec les équipements de raccordement et la conception de l’installation est également nécessaire.

Selon le code couleur

Les couleurs d’isolation facilitent l’identification des conducteurs dans l’installation. Leur utilisation pour les conducteurs de phase, de neutre et de protection doit être planifiée conformément aux règles locales d’installation, aux exigences du projet et aux pratiques de travail sûres. La couleur ne doit pas être considérée comme le seul élément confirmant la fonction d’un conducteur.

Comment choisir un câble H05V-U, H07V-U, H05V-R ou H07V-R ?

Le choix ne doit pas reposer uniquement sur la section ou la couleur. Une évaluation fiable peut suivre les étapes suivantes :

Points d’attention lors de l’utilisation

L’isolation d’un conducteur d’installation unipolaire ne doit pas être endommagée par une coupure, un écrasement ou une flexion excessive pendant la pose. Les raccordements doivent être réalisés avec un équipement approprié ; la préparation des extrémités et le serrage doivent respecter les instructions du terminal utilisé. Aucun travail ne doit être effectué sur des circuits sous tension, et les contrôles nécessaires doivent être réalisés par des personnes compétentes avant la mise en service.

En résumé, les H05V-U, H07V-U, H05V-R et H07V-R constituent des solutions de conducteurs unipolaires pour installations fixes dans des conditions adaptées. Le produit approprié est sélectionné en évaluant ensemble les exigences électriques de l’installation, l’environnement de pose, les détails du projet et les informations techniques vérifiées du produit.
