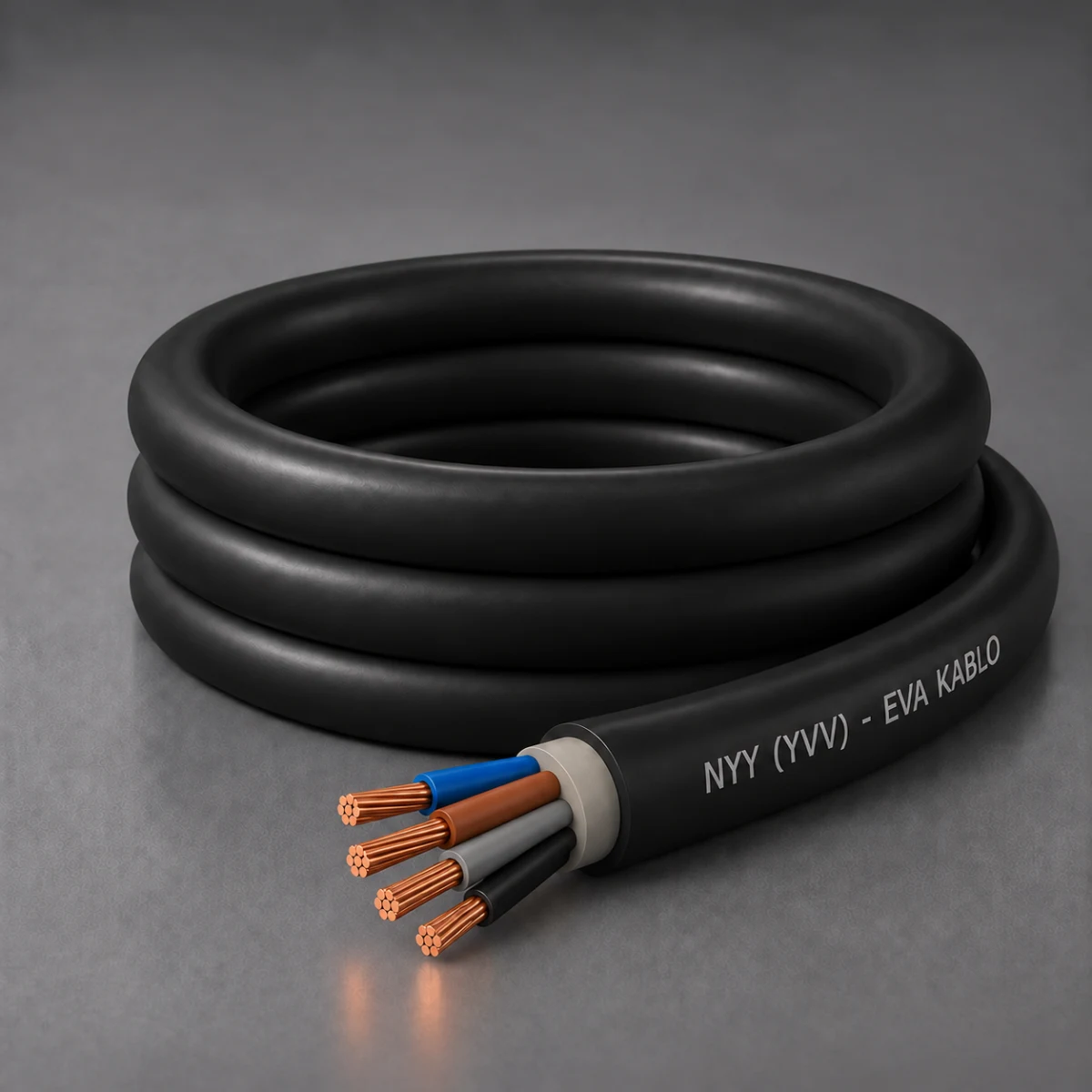

NYY (YVV) - U/R — Câble d’énergie PVC NYY
Le câble NYY est un câble d’énergie non armé et robuste, adapté à la pose directe enterrée. Il constitue l’ossature invisible des infrastructures, des installations industrielles exigeantes à l’éclairage public. Il assure une transmission fiable de l’énergie dans la boue, l’eau et sous un fort ensoleillement.
Spécifications techniques
Norme de construction
IEC 60502-1
Isolation
Isolation en PVC
Remplissage
Remplissage en PE
Gaine extérieure
Gaine extérieure en PVC
Norme de résistance du conducteur
TS EN 60228
Tension assignée
0.6/1kV
Tension d’essai
3.5 kV
Diamètre minimal de courbure
15xD
Matériau isolant
PVC(TI1)
Gaine
PVC(TM1)
Couleur d’isolation standard
TS HD 308 S2
Température de fonctionnement
70 °C
Norme d’essai à la flamme
TS EN 60332-1-2
Construction du conducteur / Description du code
re : Conducteur en cuivre rond massif
rm : Conducteur en cuivre rond toronné
rm : Conducteur en cuivre rond toronné
Domaines d’application
Connexions d’infrastructure fixes, directement enterrées, en extérieur, dans les postes de distribution, sur les lignes d’alimentation principales des installations industrielles, dans les conduits en béton et les réseaux d’éclairage public.
Ce câble est conçu pour résister à des conditions environnementales et industrielles exigeantes. Sa gaine extérieure noire et épaisse contribue à le protéger contre les influences extérieures chimiques, biologiques et physiques. Il peut être acheminé entre des structures en béton, installé dans un sol humide près des lits de rivière ou exposé à l’extérieur sous un soleil estival intense.
Les conducteurs rigides internes sont conçus pour les installations fixes et constituent une base fiable pour les systèmes d’alimentation stationnaires. Une fois installé, le câble offre une construction stable destinée à résister aux vibrations sans nécessiter de flexibilité.
Principales applications :
• Lignes d’alimentation entre les transformateurs principaux et les machines dans les installations industrielles,
• Réseaux électriques urbains souterrains et éclairage des parcs et jardins,
• Transmission sûre de l’énergie aux entrées de bâtiments en béton armé et dans les postes extérieurs.
Les conducteurs rigides internes sont conçus pour les installations fixes et constituent une base fiable pour les systèmes d’alimentation stationnaires. Une fois installé, le câble offre une construction stable destinée à résister aux vibrations sans nécessiter de flexibilité.
Principales applications :
• Lignes d’alimentation entre les transformateurs principaux et les machines dans les installations industrielles,
• Réseaux électriques urbains souterrains et éclairage des parcs et jardins,
• Transmission sûre de l’énergie aux entrées de bâtiments en béton armé et dans les postes extérieurs.
Symboles techniques
Conformité européenne
Conforme à la directive RoHS
Conforme à REACH
+70 °C
+160 °C
TS EN 60332-1-2
Tableaux techniques
| Dimensions et poids | Caractéristiques électriques | |||||
|---|---|---|---|---|---|---|
| Section nominale | Diamètre extérieur | Poids net | Longueur de livraison standard | Résistance du conducteur 20 °C | Intensité admissible dans l’air 30 °C | Intensité admissible dans le sol 20 °C |
| mm² | mm | kg / km | m | ohm / km | A | A |
| 1x1.5re | 5.8 | 50 | 1000 | 12.1 | 25 | - |
| 1x2.5re | 6.2 | 60 | 1000 | 7.41 | 34 | - |
| 1x4re | 7.0 | 85 | 1000 | 4.61 | 45 | - |
| 1x6re | 7.5 | 105 | 1000 | 3.08 | 57 | - |
| 1x10rm | 9.0 | 160 | 1000 | 1.83 | 78 | - |
| 1x16rm | 10.0 | 215 | 1000 | 1.15 | 103 | 127 |
| 1x25rm | 11.5 | 320 | 1000 | 0.727 | 137 | 163 |
| 1x35rm | 12.5 | 420 | 1000 | 0.524 | 169 | 195 |
| 2x1.5re | 11.5 | 180 | 1000 | 12.1 | 20 | 32 |
| 2x2.5re | 12.0 | 215 | 1000 | 7.41 | 27 | 42 |
| 2x4re | 14.0 | 300 | 1000 | 4.61 | 37 | 54 |
| 2x6re | 15.0 | 350 | 1000 | 3.08 | 48 | 68 |
| 2x10rm | 17.5 | 500 | 1000 | 1.83 | 66 | 90 |
| 3x1.5re | 12.0 | 200 | 1000 | 12.1 | 18.5 | 26 |
| 3x2.5re | 13.0 | 250 | 1000 | 7.41 | 25 | 34 |
| 3x4re | 14.5 | 340 | 1000 | 4.61 | 34 | 44 |
| 3x6re | 15.5 | 425 | 1000 | 3.08 | 43 | 56 |
| 3x10rm | 18.5 | 620 | 1000 | 1.83 | 60 | 75 |
| 4x1.5re | 12.5 | 235 | 1000 | 12.1 | 18.5 | 26 |
| 4x2.5re | 13.5 | 300 | 1000 | 7.41 | 25 | 34 |
| 4x4re | 15.5 | 400 | 1000 | 4.61 | 34 | 44 |
| 4x6re | 17.0 | 520 | 1000 | 3.08 | 43 | 56 |
| 4x10rm | 20.0 | 765 | 1000 | 1.83 | 60 | 75 |
