H07V-U Kablo Nedir ve Nerelerde Kullanılır?

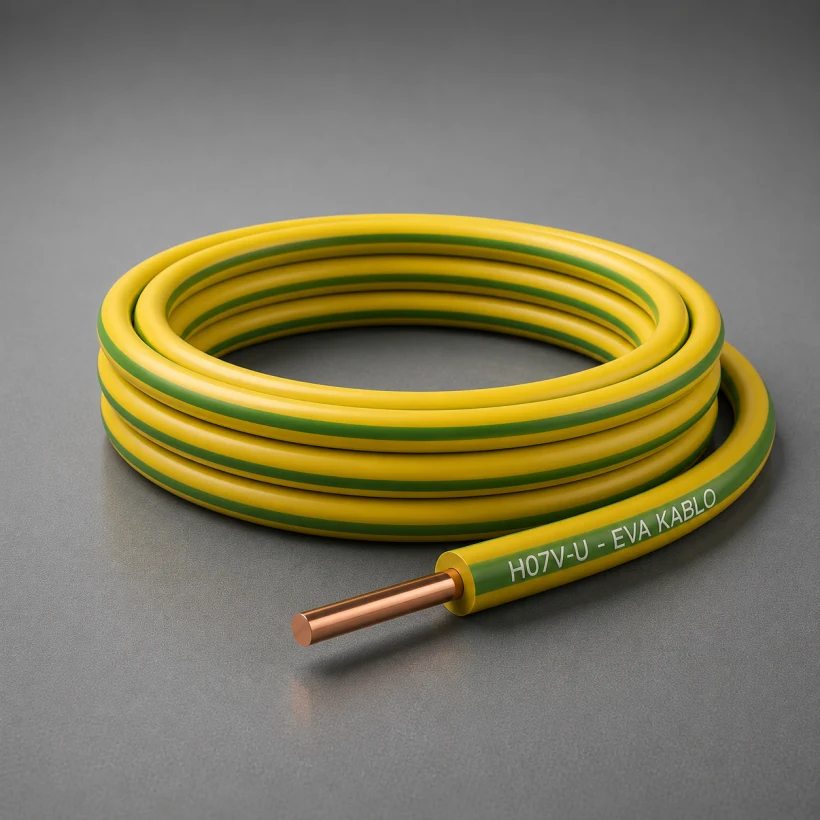

H07V-U kablo, piyasada NYA kablo adıyla bilinen, tek telli bakır iletkenli ve PVC yalıtımlı harmonize bir sabit tesisat kablosudur. Anma gerilimi 450/750 V olan bu ürün, EVA Kablo tarafından pano ve korumalı bina tesisatı uygulamaları için üretilir.

H07V-U kablonun temel yapısı

H07V-U’nun iletken yapısı tek telli bakır iletkenden oluşur. Yalıtkan malzemesi PVC(TI1) olarak belirtilmiştir. İletken direnç standardı TS EN 60228; yalıtım, yalıtkan ve yalıtkan renk standardı ise TS 9758 kapsamındadır.

H07V-U kablo nerelerde kullanılır?

H07V-U, sabit ve korumalı döşeme gerektiren uygulamalarda değerlendirilebilir. Başlıca kullanım alanları ana dağıtım panoları, şalt ve kumanda cihazları, boru içerisindeki bina tesisatları ile sabit aydınlatma hatlarıdır.

Tek telli iletken yapısı nedeniyle sürekli hareket eden veya sık bükülen bağlantılar yerine sabit tesisat düzenleri için tercih edilir. Döşeme biçimi ve uygulama koşulları, kablonun seçiminde dikkate alınmalıdır.

Kesit seçimi neden önemlidir?

H07V-U kabloda uygun iletken kesiti; taşınacak akım, hat uzunluğu, gerilim düşümü, döşeme koşulları ve geçerli standartlar değerlendirilerek belirlenmelidir. Ürünün akım taşıma kapasitesi standardı VDE 0100-430 olarak belirtilmektedir.

Mevcut ürün verilerinde 1.50 mm², 2.5 mm², 4 mm², 6 mm², 10 mm² ve 16 mm² kesit seçenekleri yer alır. Belirli bir tesisat için kesit kararı, proje ve uygulama gerekliliklerine göre verilmelidir.

Bükülme ve montaj dikkati

H07V-U için belirtilen minimum bükülme çapı 6xD, 12xD değerindedir. Montajda kablonun sabit tesisat niteliği, boru içi uygulama koşulları ve seçilen kesite ilişkin proje gereklilikleri birlikte ele alınmalıdır.
