Câbles

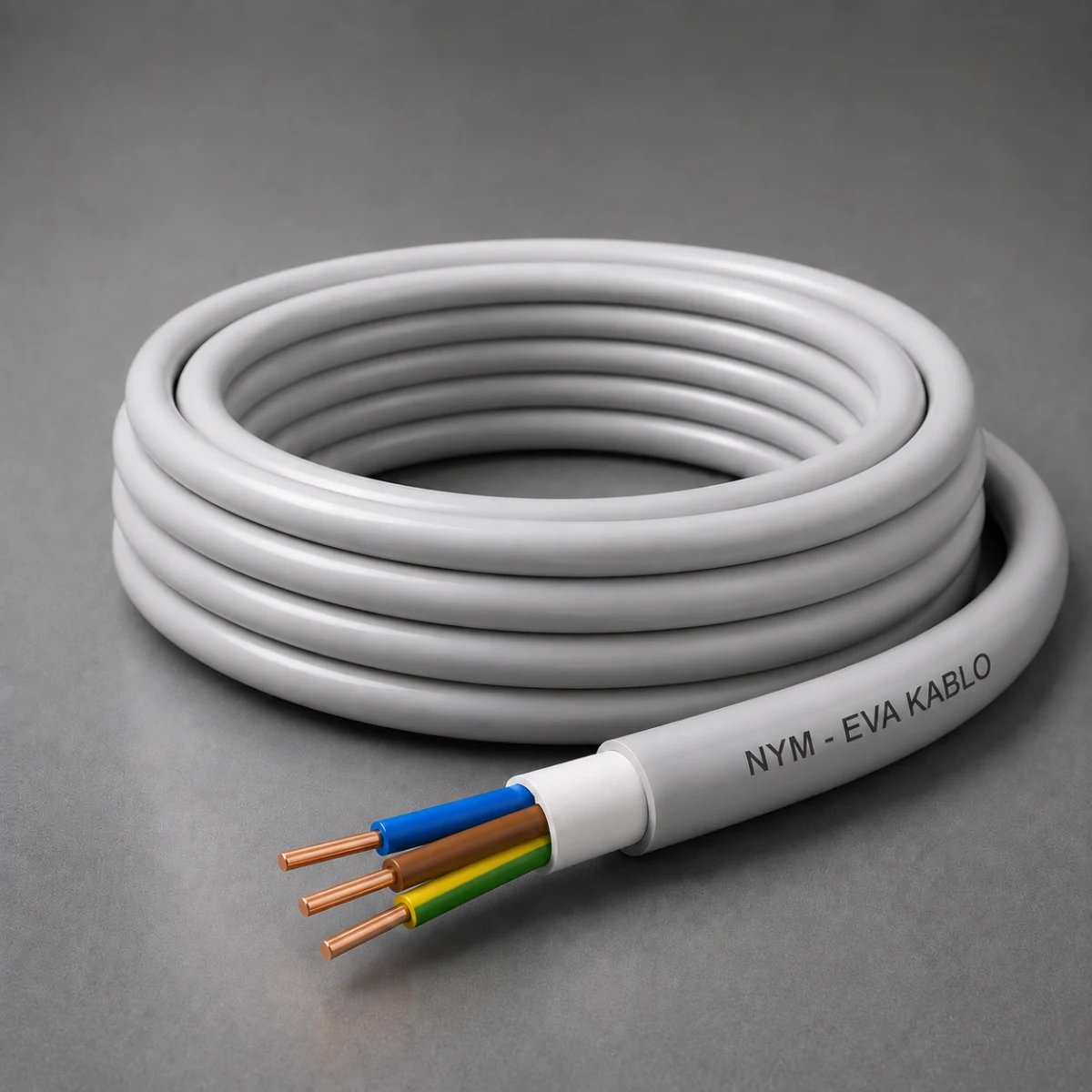

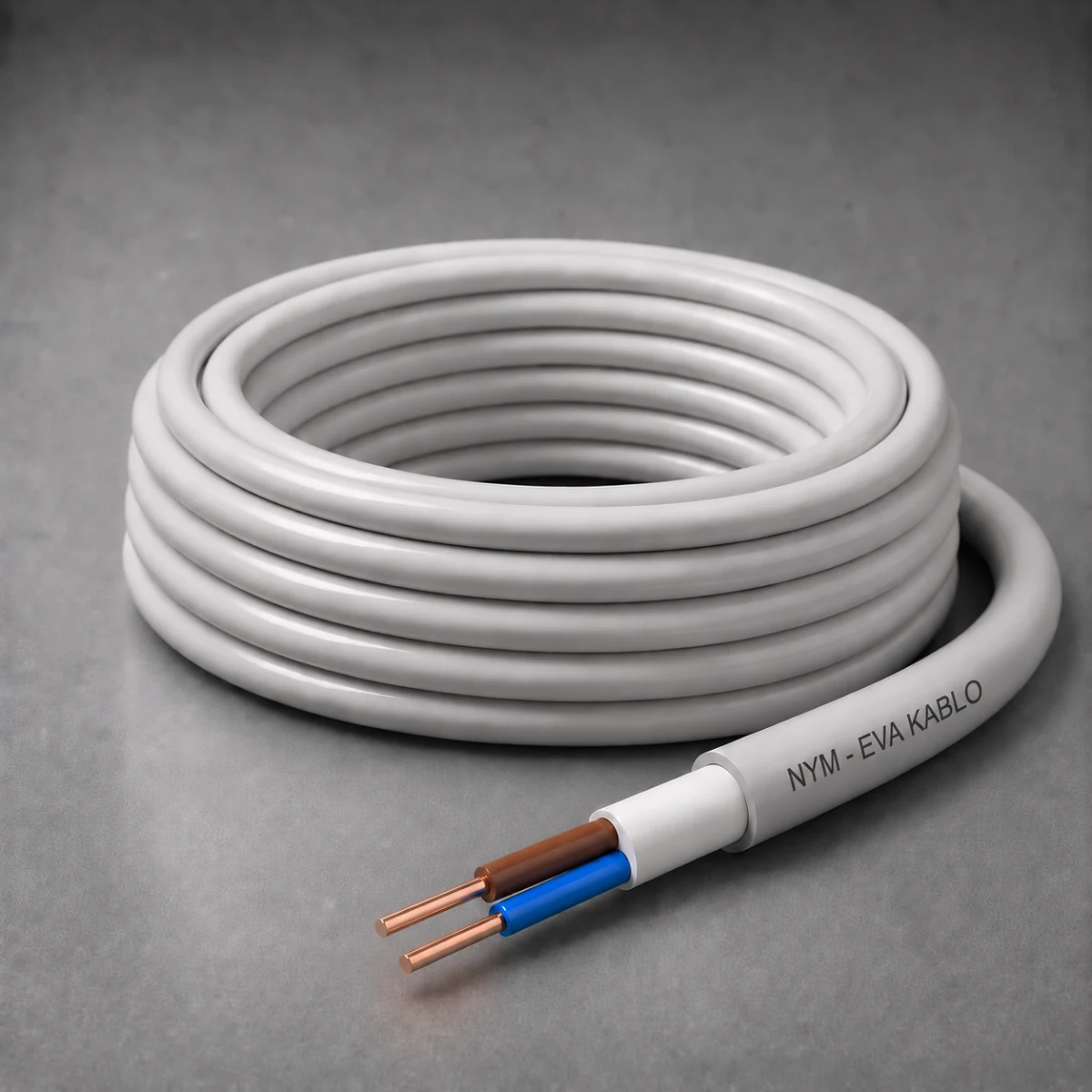

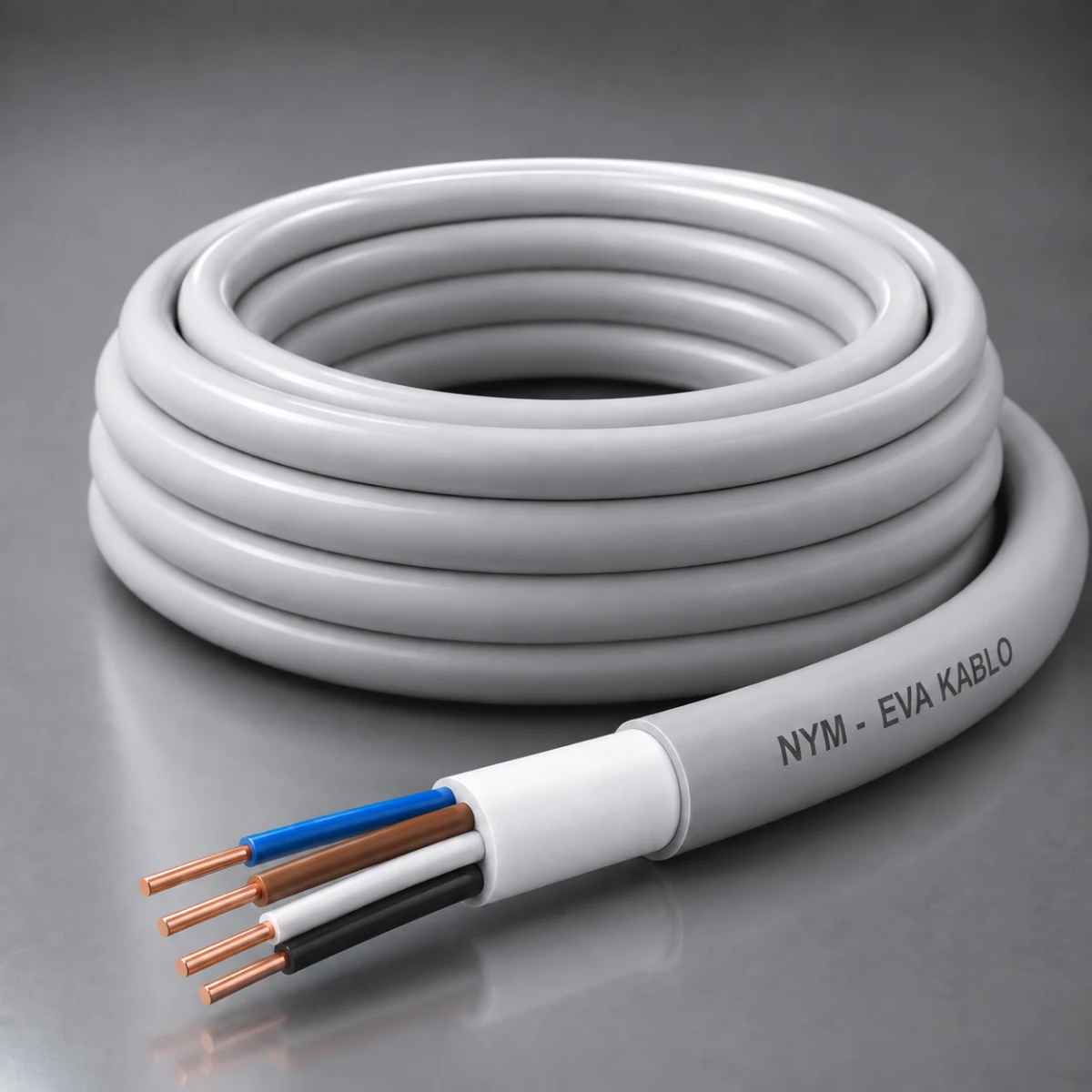

NYM (NVV) — Câble d'installation multiconducteur
Câble d’alimentation multiconducteur 300/500 V en cuivre, avec isolation des conducteurs en PVC, bourrage et gaine extérieure en PVC, destiné aux installations fixes des bâtiments.
Spécifications techniques
Norme de construction
TS HD 21.4 S2
Isolation
Isolation en PVC
Bourrage
Bourrage en PVC
Gaine extérieure
Gaine extérieure en PVC
Norme de résistance du conducteur
TS EN 60228
Tension assignée
300/500 V
Tension d’essai
2 kV
Rayon de courbure minimal
12xD
Matière isolante
PVC(TI1)
Gaine
PVC(TM1)
Norme de couleur d’isolation
TS HD 308 S2
Température maximale de fonctionnement
70 °C
Norme d’essai à la flamme
TS EN 60332-1-2
Construction du conducteur / légende des codes
re : conducteur rond massif en cuivre
rm : conducteur rond toronné en cuivre
rm : conducteur rond toronné en cuivre
Domaines d’application
Câblage fixe encastré ou apparent dans les habitations et bâtiments commerciaux, tableaux de distribution, ateliers, conduits et chemins de câbles adaptés.
Câble d’installation multiconducteur 300/500 V fabriqué par EVA Cable, disponible avec des conducteurs re massifs et rm toronnés.
Il convient au câblage fixe encastré ou apparent dans les habitations, les bâtiments commerciaux, les ateliers et les systèmes de distribution. Il peut être installé dans des conduits ou chemins de câbles adaptés ; la pose enterrée directe et l’utilisation continue en extérieur exigent une protection appropriée spécifiée pour l’installation.
Le nombre de conducteurs et leur section doivent être choisis en fonction de la charge du circuit, du mode d’installation, de la chute de tension et des réglementations de câblage applicables.
Il convient au câblage fixe encastré ou apparent dans les habitations, les bâtiments commerciaux, les ateliers et les systèmes de distribution. Il peut être installé dans des conduits ou chemins de câbles adaptés ; la pose enterrée directe et l’utilisation continue en extérieur exigent une protection appropriée spécifiée pour l’installation.
Le nombre de conducteurs et leur section doivent être choisis en fonction de la charge du circuit, du mode d’installation, de la chute de tension et des réglementations de câblage applicables.
Symboles techniques
Conformité européenne
Conforme à la directive RoHS
Conforme à REACH
+70 °C
+160 °C
TS EN 60332-1-2
Tableaux techniques
| Dimensions et poids | Caractéristiques électriques | ||||
|---|---|---|---|---|---|
| Section nominale | Diamètre extérieur | Poids net | Longueur de livraison standard | Résistance maximale du conducteur en courant continu à 20 °C | Capacité de transport du courant dans l’air |
| mm² | mm | kg / km | m | ohm / km | A |
| 2x1.5re | 8.8 | 125 | 100 | 12.1 | 22 |
| 2x2.5re | 10.0 | 165 | 100 | 7.41 | 30 |
| 2x4re | 11.0 | 200 | 100 | 4.61 | 40 |
| 2x6re | 12.0 | 250 | 100 | 3.08 | 51 |
| 2x10rm | 15.0 | 420 | 1000 | 1.83 | 70 |
| 2x16rm | 17.5 | 580 | 1000 | 1.15 | 94 |
| 2x25rm | 21.5 | 930 | 1000 | 0.727 | 108 |
| 3x1.5re | 9.2 | 130 | 100 | 12.1 | 22 |
| 3x2.5re | 10.5 | 180 | 100 | 7.41 | 30 |
| 3x4re | 11.5 | 250 | 100 | 4.61 | 40 |
| 3x6re | 13.0 | 330 | 100 | 3.08 | 51 |
| 3x10rm | 16.5 | 520 | 1000 | 1.83 | 70 |
| 3x16rm | 18.5 | 750 | 1000 | 1.15 | 94 |
| 3x25rm | 23.5 | 1180 | 1000 | 0.727 | 108 |
| 4x1.5re | 10.0 | 160 | 100 | 12.1 | 18.5 |
| 4x2.5rm | 11.2 | 229 | 1000 | 7.41 | 25 |
| 5x1.5re | 11.0 | 190 | 100 | 12.1 | 17.5 |
