H03VVH2-F ve H03VH-H Karşılaştırması
H03VVH2-F yassı ayrılamayan kordon ile H03VH-H yassı ayrılabilen kordonun dış kılıf, iletken yapısı, kayıtlı teknik özellikleri ve kullanım bağlamları karşılaştırılır.
Teknik Karşılaştırma
 |  | |
|---|---|---|
| Teknik Özellik | H03VVH2-F — Yassı Ayrılamayan Kordon Kablo | H03VH-H — Yassı Ayrılabilen Kordon Kablo |
| Kablo yapısı | Yassı, çok damarlı esnek kablo; damarlar ortak PVC dış kılıf içinde yan yana konumlanır. | Yassı, ayrılabilen esnek kordon; iki damar dış kılıfsız olarak yan yana birleştirilir. |
| Dış kılıf | PVC dış kılıf; PVC(TM2). | Dış kılıf yoktur. |
| İletken yapısı | İnce çok telli bakır iletken. | Çok ince telli bakır iletken. |
| Yalıtım | PVC izolasyon; PVC(TI2). | PVC izolasyon; PVC(TI2). |
| Damarların ayrılması | Damarlar birbirinden ayrılmadan birlikte kullanılır. | Bağlantı uçları gerektiğinde, damar yalıtımına zarar verilmeden kontrollü biçimde ayrılabilir. |
| Çalışma Voltajı (Anma Gerilimi) | 300/300 V | 300/300 V |
| Test Voltajı | 2 kV | 2 kV |
| Bükülme minimum çapı | 6xD | 6xD |
| Çalışma sıcaklığı | 70 °C | 70 °C |
| İletken direnç standardı | TS EN 60228 | TS EN 60228 |
| Alev test standardı | TS EN 60332-1-2 | TS EN 60332-1-2 |
| Yapı standardı | TS EN 50525-2-11 | Kayıtlı özellikler içinde belirtilmemiştir. |
| Kayıtlı kullanım bağlamı | Düşük mekanik zorlanmalı kuru ve kapalı ortamlardaki hafif hizmet uygulamaları; masa lambaları, küçük ev aletleri, dekoratif aydınlatmalar ve dar bağlantı alanları. | Düşük mekanik zorlanmalı kuru iç ortam bağlantıları; masa lambaları ve küçük ev aletleri. |
H03VVH2-F ve H03VH-H, hafif hizmet tipi cihaz bağlantıları için kayıtlı yassı esnek kordonlardır. İki ürün de PVC yalıtımlı bakır iletkenlere sahiptir; ancak dış kılıf yapıları ve damarların birbirinden ayrılabilmesi bakımından farklılaşır. Bu nedenle ürünleri doğrudan birbirinin ikamesi olarak değil, bağlantı düzeni ve beklenen mekanik koşullar açısından değerlendirmek gerekir.
Temel yapı farkı

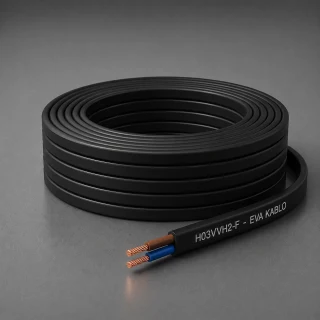

H03VVH2-F: yassı ayrılamayan kordon
H03VVH2-F’de ince çok telli bakır iletkenler ayrı ayrı PVC ile yalıtılır ve ortak bir PVC dış kılıf içinde yan yana bulunur. Ortak dış kılıf, damarları birlikte çevrelediği için damarlar birbirinden ayrılmadan kullanılır.
Pratikte ayrılamayan ifadesi, iki veya üç damarın bağlantı boyunca ortak dış kılıfın içinde bütün bir kablo yapısı oluşturduğunu anlatır. Uç hazırlığında veya yönlendirmede damarların kablo gövdesinden ayrı iki şerit olarak ayrılması amaçlanmaz.

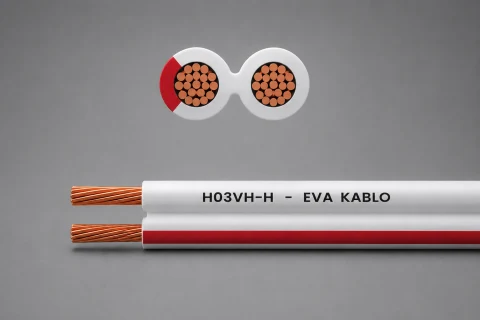

H03VH-H: yassı ayrılabilen kordon
H03VH-H’de iki çok ince telli bakır iletken ayrı ayrı PVC ile yalıtılır; kayıtlı yapıda dış kılıf yoktur. Damarlar yan yana birleştirilmiştir ve gerektiğinde bağlantı uçlarında, damar yalıtımına zarar vermeden kontrollü biçimde birbirinden ayrılabilir.
Pratikte ayrılabilen ifadesi, yan yana birleşik iki damarın uç bölgesinde kontrollü olarak iki ayrı kol hâline getirilebilmesini ifade eder. Bu ifade, kablonun her kullanım koşulunda daha dayanıklı olduğu ya da tüm bağlantı türleri için uygun olduğu anlamına gelmez.
Dış kılıf ve iletken yapısının doğrulanması
Dolayısıyla belirleyici yapısal ayrım, H03VVH2-F’nin ortak PVC dış kılıfa sahip olması; H03VH-H’nin ise dış kılıf olmaksızın yan yana birleştirilmiş ve ayrılabilir iki damardan oluşmasıdır.
Kayıtlı kullanım bağlamları
H03VVH2-F; masa lambaları, küçük ev aletleri, dekoratif aydınlatmalar ve dar bağlantı alanlarındaki düzenli yönlendirme için tanımlanmıştır. Düşük mekanik zorlanmalı kuru ve kapalı ortamlardaki hafif hizmet uygulamaları için tasarlanmıştır. Kayıtta ağır ekipmanlarda veya korumasız dış ortamda kullanılmaması belirtilir.
H03VH-H; masa lambaları, küçük ev aletleri ve düşük mekanik zorlanmaya maruz kalan kuru iç ortam bağlantıları için belirtilmiştir. Dış kılıfsız yapısı nedeniyle ağır mekanik etkilere, yüksek sıcaklığa veya korumasız dış ortama uygun olmadığı kayıtlıdır.
Teknik kayıtların nasıl okunması gerekir?
Her iki ürün için kayıtlı anma gerilimi 300/300 V, test voltajı 2 kV, minimum bükülme çapı 6xD ve çalışma sıcaklığı 70 °C’dir. Her iki ürünün iletken direnç standardı TS EN 60228, alev test standardı TS EN 60332-1-2 olarak kaydedilmiştir. H03VVH2-F için ayrıca yapı standardı TS EN 50525-2-11 kaydı bulunur.
H03VH-H ürün açıklamasında standart çalışma geriliminin 300/300 V olduğu, teknik tabloda yıldızla işaretlenen kesitlerin 300/500 V sınıfında olduğu belirtilir; ancak sağlanan teknik satırlarda yıldız işareti gösterilmemektedir. Bu nedenle belirli bir kesit için farklı bir gerilim sınıfı seçmeden önce güncel ürün teknik kaydının kontrol edilmesi gerekir.
