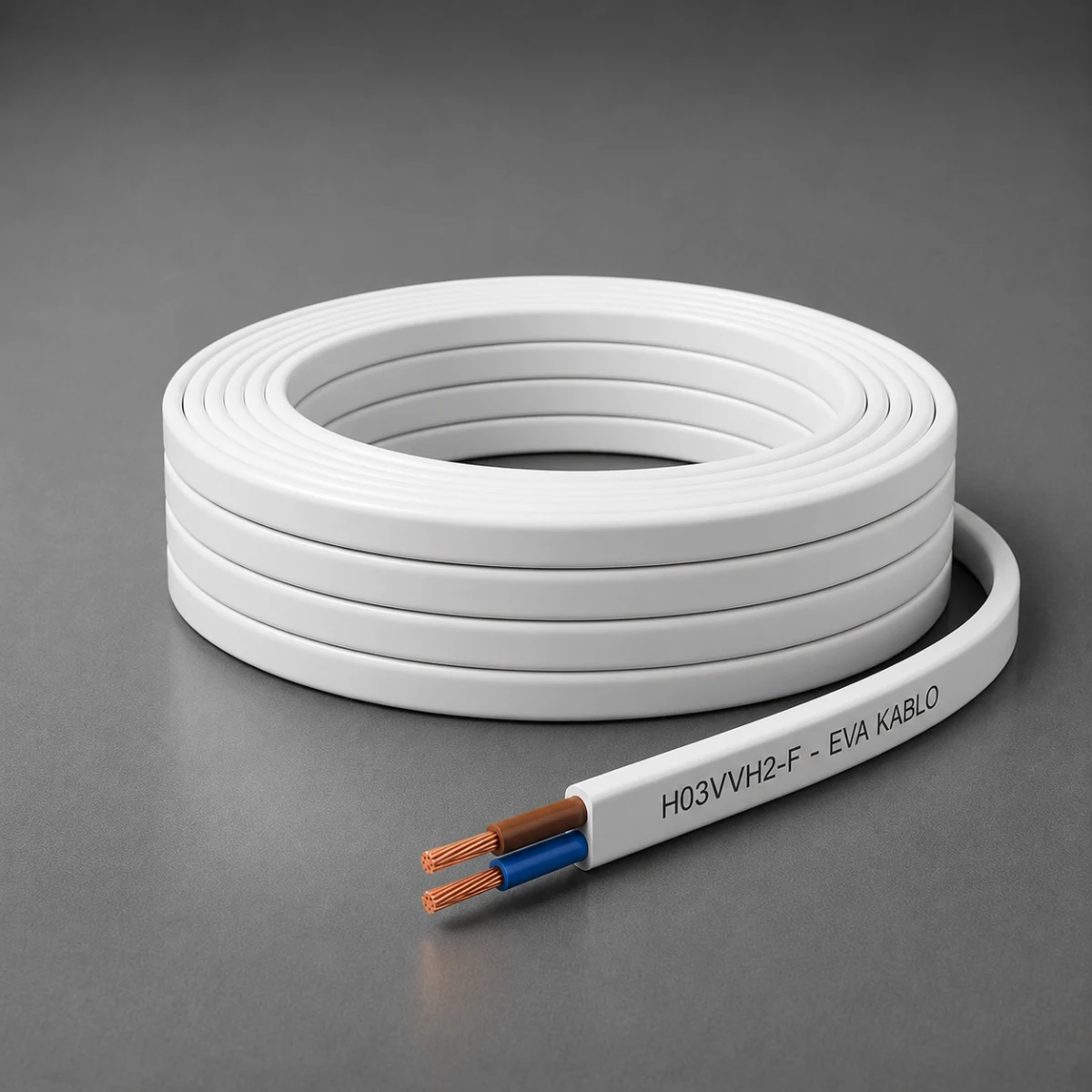

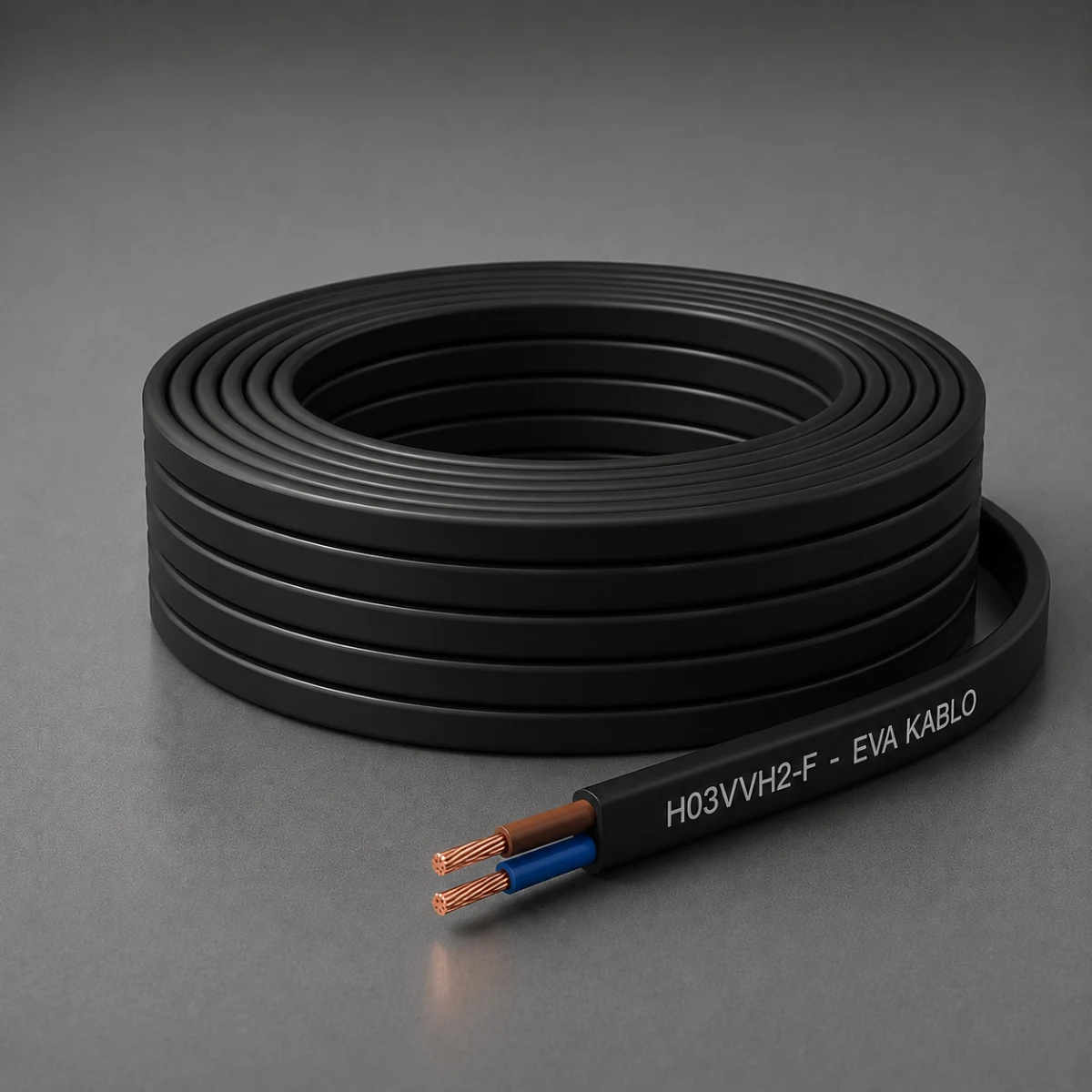

H03VVH2-F (Yassı Ayrılamayan Kordon) Kablo
H03VVH2-F, yassı ayrılamayan kordon kablo olarak bilinen; 300/300 V ince çok telli bakır iletkenli, PVC yalıtımlı ve PVC dış kılıflı esnek kablodur.
Teknik Özellikler
Yapı Standardı
TS EN 50525-2-11
İletken Yapısı
İnce çok telli bakır iletken
Yalıtım
PVC izolasyon
Dış Kılıf
PVC dış kılıf
İletken Direnç Standardı
TS EN 60228
Çalışma Voltajı (Anma Gerilimi)
300/300 V
Test Voltajı
2 kV
Bükülme Minimum Çapı
6xD
Yalıtkan
PVC(TI2)
Kılıf
PVC(TM2)
Yalıtkan Renk Numarası
TS HD 308 S2
Çalışma Sıcaklığı
70 °C
Alev Test Standardı
TS EN 60332-1-2
Kullanım Alanları
Masa lambaları, dekoratif aydınlatmalar, küçük ev aletleri ve düşük mekanik zorlanmalı kuru iç ortam cihaz bağlantıları.
H03VVH2-F, EVA Kablo tarafından hafif hizmet tipi cihaz bağlantıları için üretilen 300/300 V yassı ve çok damarlı esnek kablodur. İnce çok telli bakır iletkenler ayrı ayrı PVC ile yalıtılır ve ortak PVC dış kılıf içerisinde yan yana konumlandırılır. Bu yapı nedeniyle damarlar birbirinden ayrılmadan birlikte kullanılır.
Yassı formu; masa lambaları, küçük ev aletleri, dekoratif aydınlatmalar ve dar bağlantı alanlarında düzenli kablo yönlendirmesine yardımcı olur. Kablo, düşük mekanik zorlanmalı kuru ve kapalı ortamlardaki hafif hizmet uygulamaları için tasarlanmıştır; ağır ekipmanlarda veya korumasız dış ortamda kullanılmamalıdır.
Damar sayısı ve iletken kesiti seçilirken cihaz gücü, akım ihtiyacı, bağlantı uzunluğu ve çalışma koşulları birlikte değerlendirilmelidir.
Yassı formu; masa lambaları, küçük ev aletleri, dekoratif aydınlatmalar ve dar bağlantı alanlarında düzenli kablo yönlendirmesine yardımcı olur. Kablo, düşük mekanik zorlanmalı kuru ve kapalı ortamlardaki hafif hizmet uygulamaları için tasarlanmıştır; ağır ekipmanlarda veya korumasız dış ortamda kullanılmamalıdır.
Damar sayısı ve iletken kesiti seçilirken cihaz gücü, akım ihtiyacı, bağlantı uzunluğu ve çalışma koşulları birlikte değerlendirilmelidir.
Teknik Semboller
Avrupa Uygunluğu
RoHS Uyumlu
REACH Uyumlu
+70 °C
+160 °C
Esnek Kablo
TS EN 60332-1-2
Teknik Tablolar
| Boyut ve Ağırlıklar | Elektriksel Özellikler | ||||
|---|---|---|---|---|---|
| Nominal Kesit | Dış Çap | Net Ağırlık | Standart Sevk Uzunluğu | İletken Direnci 20 °C | Akım Taşıma Kapasitesi |
| mm² | mm | kg / km | m | ohm / km | A |
| 2x0.5 | 3.4x5.4 | 33 | 100 | 39.00 | 3 |
| 2x0.75 | 3.4x5.8 | 39 | 100 | 26.00 | 6 |
| 2x0.75 | 4.1x6.6 | 49 | 100 | 26.00 | 6 |
| 2x1.0 | 4.3x6.9 | 55 | 100 | 19.50 | 10 |
| 2x1.5 | 4.50x7.50 | 62 | 100 | 13.30 | 20 |
| 2x2.5 | 5.50x8.90 | 87 | 100 | 7.98 | 27 |
| 2x4 | 6.10x10.40 | 121 | 100 | 4.95 | 34 |
| 2x6 | 6.70x11.80 | 167 | 100 | 3.8 | 44 |
| 3x0.75 | 3.60x8.40 | 59 | 100 | 26.0 | 13 |
| 3x1.0 | 3.90x9.20 | 61 | 100 | 19.50 | 16 |
| 3x1.5 | 4.55x10.90 | 92 | 100 | 13.30 | 20 |
| 3x2.5 | 5.50x12.60 | 127 | 100 | 7.98 | 27 |
| 3x4 | 6.00x14.20 | 177 | 100 | 4.95 | 34 |
| 3x6 | 6.7x16.60 | 244 | 100 | 3.8 | 44 |
