Fişli Kablo

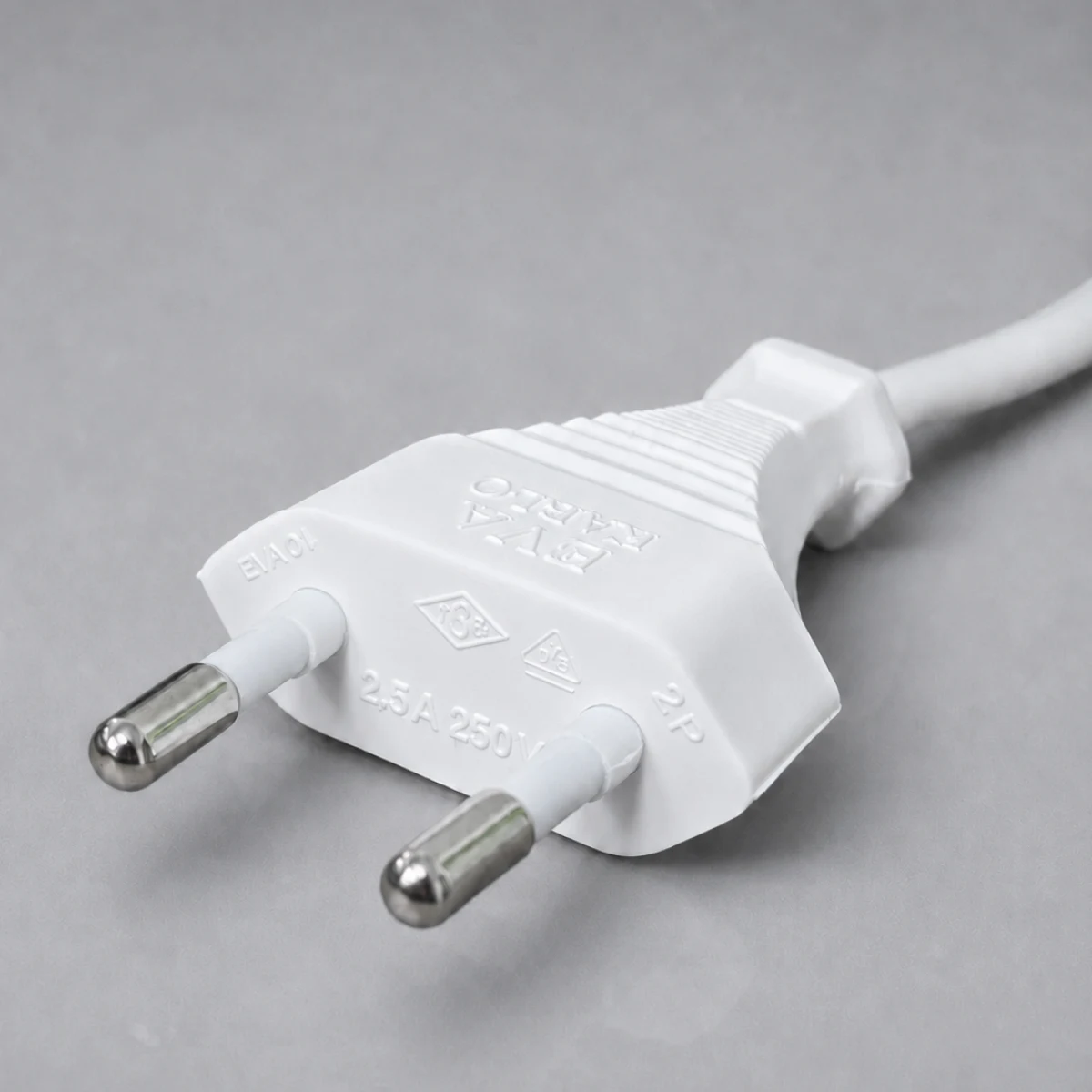

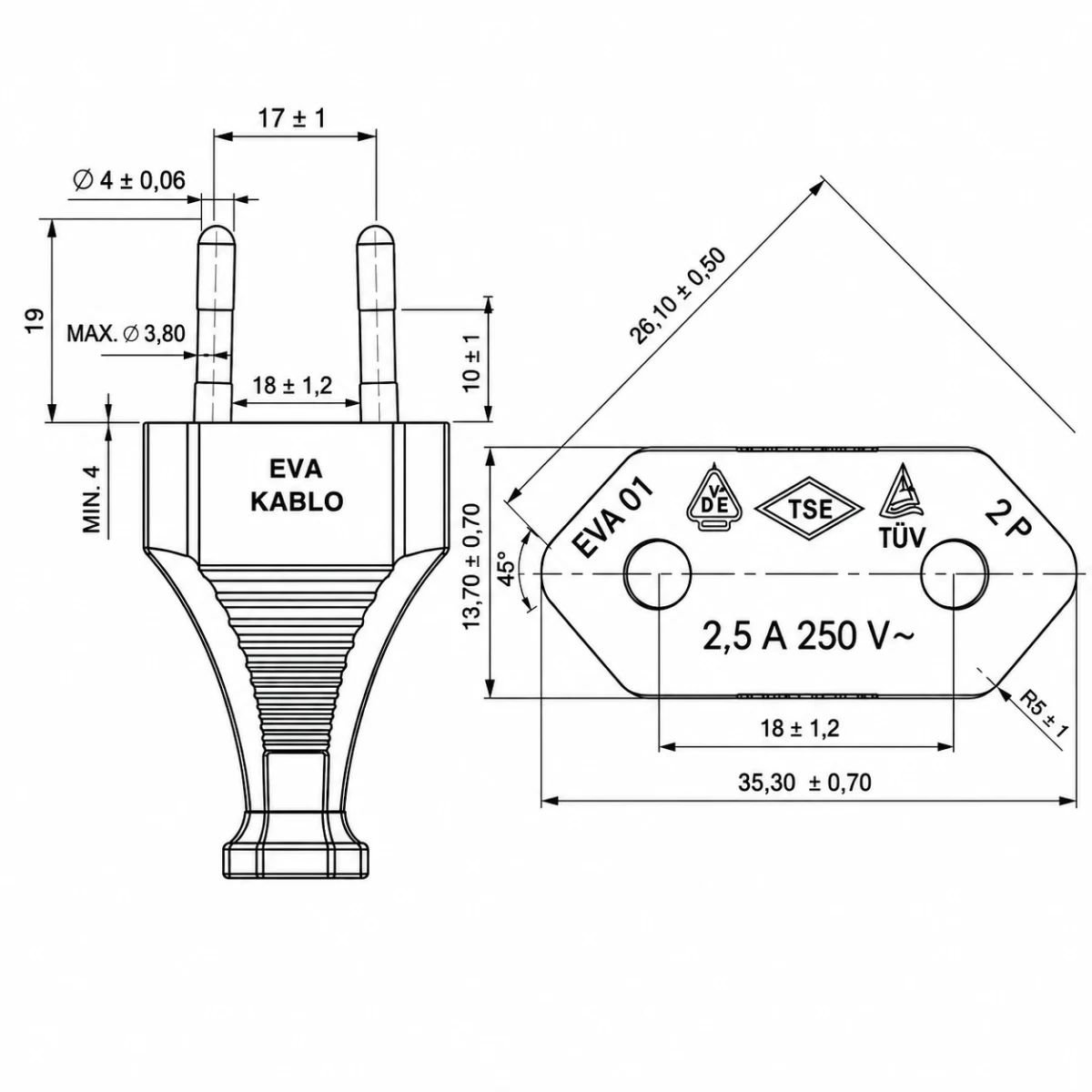

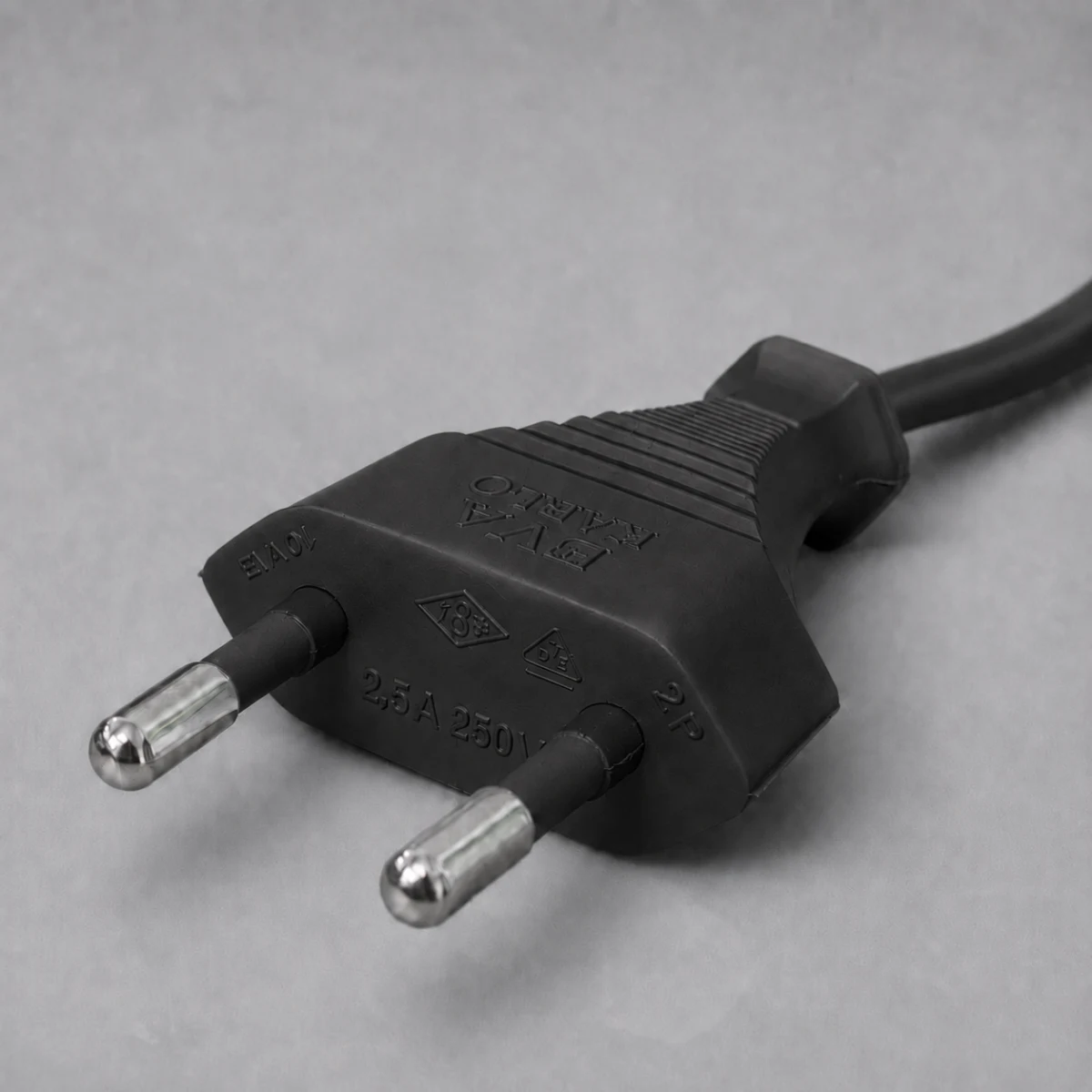

EVA 01 — 2,5 A Type C Fiş (Europlug)
EVA 01, 2,5 A ve 250 V beyan değerlerine sahip, iki kutuplu ve topraksız Type C (Europlug) fişli kablodur. H03VVH2-F ve H05VVH2-F yassı kablo seçenekleri bulunur.
Teknik Özellikler
Fiş Tipi
Type C, iki kutuplu fiş
Ürün Kodu
EVA 01
Beyan Akımı
2,5 A
Beyan Gerilimi
250 V
Topraklama Sınıfı
Topraksız
Kutup Sayısı
2
Katalog Standart Atıfları
TS 40 / DIN 49441 / IEC 60320-1
Kullanım Alanları
Uygun bağlantı koşullarını sağlayan, koruyucu topraklama gerektirmeyen Sınıf II küçük ev aletleri, aydınlatma ürünleri ve elektronik cihazların besleme bağlantıları. Fişin 2,5 A akım ve 250 V gerilim sınırları ile cihazın gereklilikleri birlikte kontrol edilmelidir.
EVA Kablo tarafından üretilen EVA 01, Type C (Europlug) fişli kablo modelidir. İki kutuplu fişte koruyucu topraklama kontağı bulunmaz; beyan akımı 2,5 A, beyan gerilimi 250 V'tur. Uygun bağlantı şartlarını sağlayan, koruyucu topraklama gerektirmeyen Sınıf II cihazların beslemesi için değerlendirilir.
Teknik föyde üç kablo seçeneği yer alır: H03VVH2-F için 2 x 0,50 mm² ve 2 x 0,75 mm²; H05VVH2-F için 2 x 0,75 mm². Bunlar iki damarlı yassı kablolardır. Tablodaki minimum ve maksimum dış ölçüler tek bir çapı değil, kablonun iki dış boyutunu birlikte gösterir. Yalıtkan ve dış kılıf et kalınlıkları da her seçenek için ayrı verilmiştir.
Kablo tipinin veya kesitinin değişmesi fişin 2,5 A beyan akımını artırmaz. Seçimde cihazın akım ihtiyacı, koruma sınıfı, kullanılacağı ülkenin bağlantı şartları ve kablo grubunun uygunluğu birlikte değerlendirilmelidir. İstenen kablo boyu, kablo tipi ve cihaz tarafındaki bağlantı ayrıntıları için teknik ekibimizle görüşebilirsiniz.
Katalogdaki standart atıfları ürünün güncel uygunluk belgeleriyle teyit edilmelidir. Bu atıflar tek başına sertifika veya tüm pazarlara uygunluk beyanı değildir.
Teknik föyde üç kablo seçeneği yer alır: H03VVH2-F için 2 x 0,50 mm² ve 2 x 0,75 mm²; H05VVH2-F için 2 x 0,75 mm². Bunlar iki damarlı yassı kablolardır. Tablodaki minimum ve maksimum dış ölçüler tek bir çapı değil, kablonun iki dış boyutunu birlikte gösterir. Yalıtkan ve dış kılıf et kalınlıkları da her seçenek için ayrı verilmiştir.
Kablo tipinin veya kesitinin değişmesi fişin 2,5 A beyan akımını artırmaz. Seçimde cihazın akım ihtiyacı, koruma sınıfı, kullanılacağı ülkenin bağlantı şartları ve kablo grubunun uygunluğu birlikte değerlendirilmelidir. İstenen kablo boyu, kablo tipi ve cihaz tarafındaki bağlantı ayrıntıları için teknik ekibimizle görüşebilirsiniz.
Katalogdaki standart atıfları ürünün güncel uygunluk belgeleriyle teyit edilmelidir. Bu atıflar tek başına sertifika veya tüm pazarlara uygunluk beyanı değildir.
Teknik Semboller
Avrupa Uygunluğu
RoHS Uyumlu
REACH Uyumlu
VDE
TSE
ISO
HAR
Teknik Tablolar
| Kablo Boyutları | Dış Kılıf Ölçüleri | ||||
|---|---|---|---|---|---|
| Damar Sayısı x Nominal Kesit | Kablo Cinsi | Yalıtkan Et Kalınlığı | Dış Kılıf Et Kalınlığı | Minimum Dış Ölçü | Maksimum Dış Ölçü |
| mm² | — | mm | mm | mm | mm |
| 2 x 0.50 | H03VVH2-F | 0.5 | 0.6 | 3.00 x 4.90 | 3.70 x 5.90 |
| 2 x 0.75 | H03VVH2-F | 0.5 | 0.6 | 3.20 x 5.20 | 3.80 x 6.30 |
| 2 x 0.75 | H05VVH2-F | 0.6 | 0.8 | 3.70 x 6.00 | 4.50 x 7.20 |
