Fişli Kablo

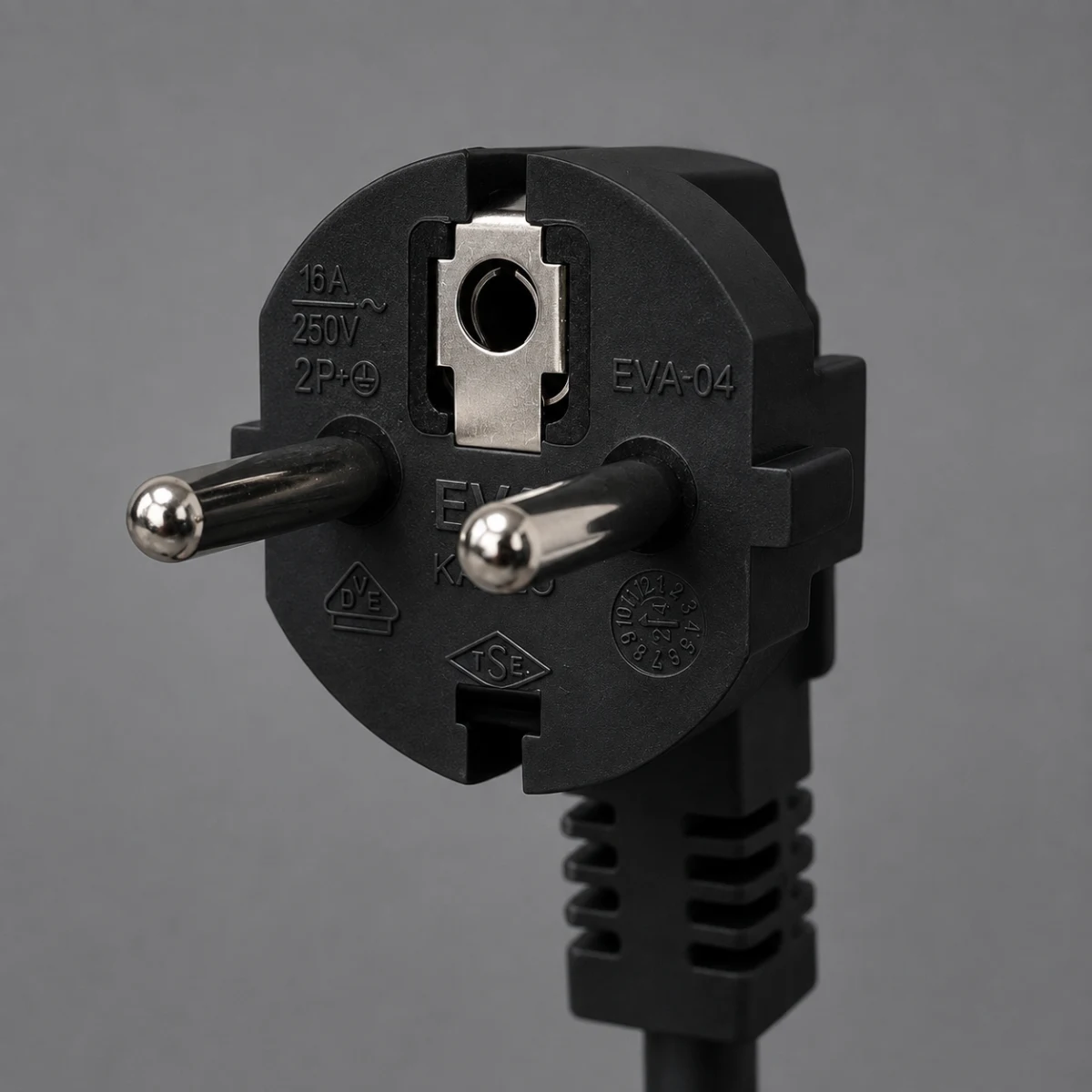

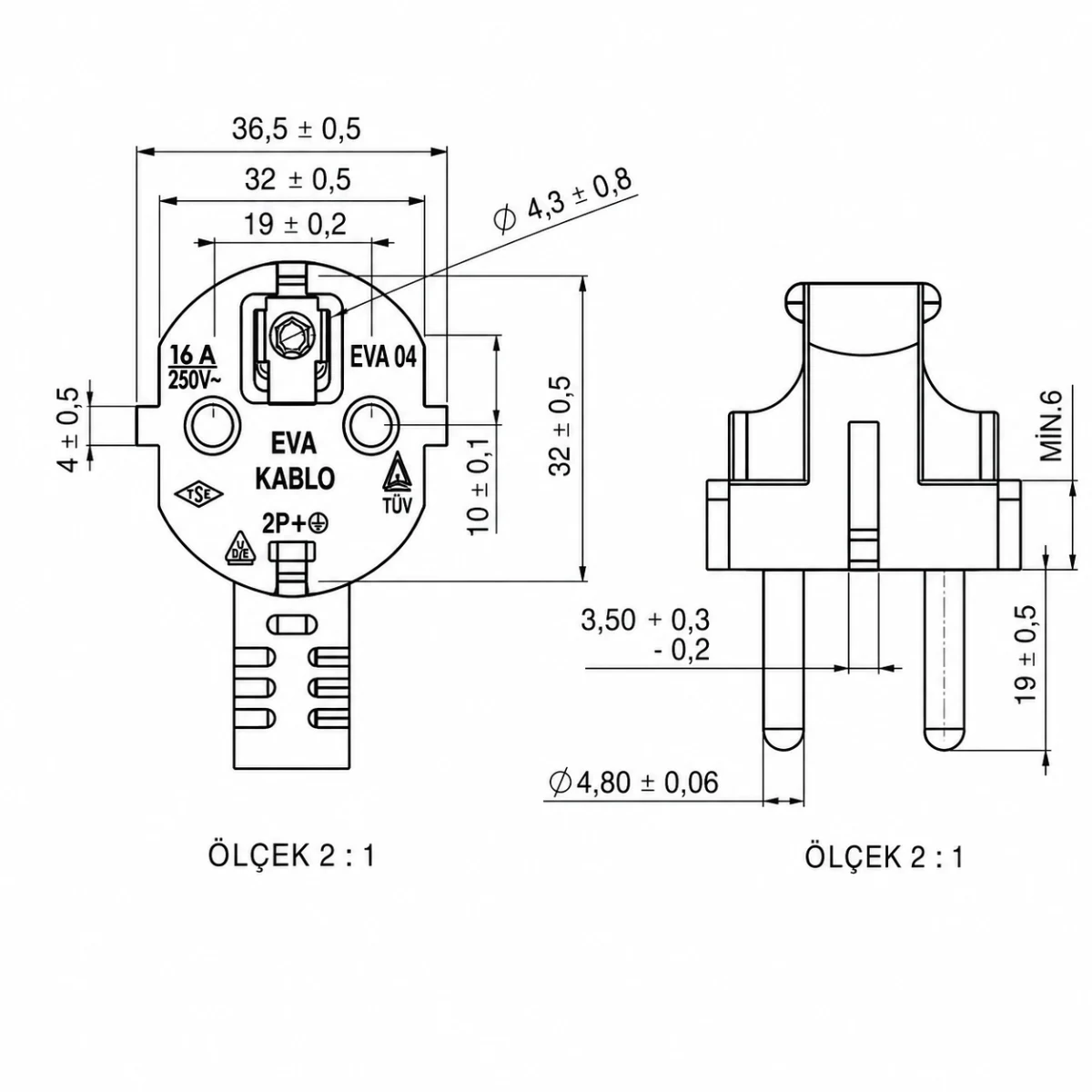

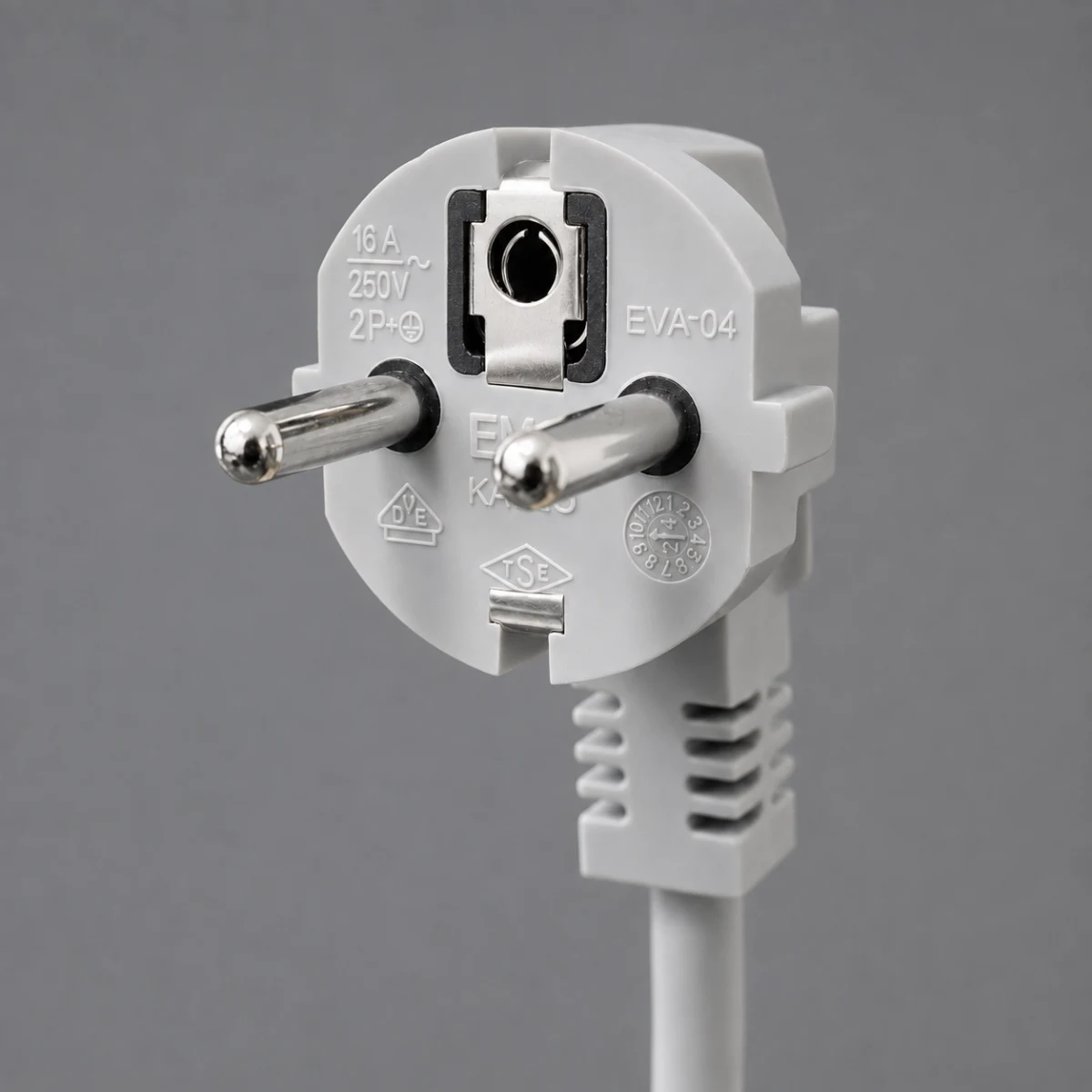

EVA 04 — 16 A Type E Çift Topraklı Fiş
EVA 04; 16 A, 250 V değerinde, iki kutuplu ve çift topraklama kontağı sistemine sahip Type E fişli kablo çözümüdür.
Teknik Özellikler
Fiş Tipi
Type E, iki kutuplu fiş
Ürün Kodu
EVA 04
Beyan Akımı
16 A
Beyan Gerilimi
250 V
Topraklama Sınıfı
Çift topraklı
Kutup Sayısı
2
Fiş Standartları
TS 40 / DIN 49441 / IEC 60320-1
Kullanım Alanları
Koruyucu topraklama gerektiren ve 16 A, 250 V sınırları içinde çalışan uyumlu ev aletleri, elektrikli cihazlar ve normal hizmet tipi ekipman bağlantıları.
EVA 04, 16 A anma akımı ve 250 V anma gerilimi için tasarlanmış Type E fişli kablo ürünüdür. İki kutuplu bağlantı yapısına eşlik eden çift topraklama kontağı sistemi, koruyucu topraklama gerektiren uyumlu cihaz bağlantıları için geliştirilmiştir.
Ürün, koruyucu iletken içeren H05VV-F kablolarla 3 G 0,75 mm², 3 G 1,00 mm² ve 3 G 1,50 mm² kesit seçeneklerinde kullanılabilir. Her kesit için yalıtım kalınlığı, dış kılıf kalınlığı ile minimum ve maksimum kablo dış çapları teknik tabloda ayrı olarak sunulur.
Fişli kablo seçilirken cihazın akım ihtiyacı ve koruma sınıfının yanı sıra koruyucu iletken sürekliliği, kablo kesiti, dış çap sınırları ve geçerli fiş standartları birlikte değerlendirilmelidir.
Ürün, koruyucu iletken içeren H05VV-F kablolarla 3 G 0,75 mm², 3 G 1,00 mm² ve 3 G 1,50 mm² kesit seçeneklerinde kullanılabilir. Her kesit için yalıtım kalınlığı, dış kılıf kalınlığı ile minimum ve maksimum kablo dış çapları teknik tabloda ayrı olarak sunulur.
Fişli kablo seçilirken cihazın akım ihtiyacı ve koruma sınıfının yanı sıra koruyucu iletken sürekliliği, kablo kesiti, dış çap sınırları ve geçerli fiş standartları birlikte değerlendirilmelidir.
Teknik Semboller
VDE
Avrupa Uygunluğu
TSE
RoHS Uyumlu
REACH Uyumlu
ISO
HAR
Teknik Tablolar
| Kablo Boyutları | Dış Kılıf Çapları | ||||
|---|---|---|---|---|---|
| Damar Sayısı x Nominal Kesit | Kablo Cinsi | Yalıtkan Et Kalınlığı | Dış Kılıf Et Kalınlığı | Minimum Çap | Maksimum Çap |
| mm² | — | mm | mm | mm | mm |
| 3 G 0.75 | H05VV-F | 0.6 | 0.8 | 6.00 | 7.60 |
| 3 G 1.00 | H05VV-F | 0.6 | 0.8 | 6.30 | 8.00 |
| 3 G 1.50 | H05VV-F | 0.7 | 0.9 | 7.40 | 9.40 |
