Fişli Kablo

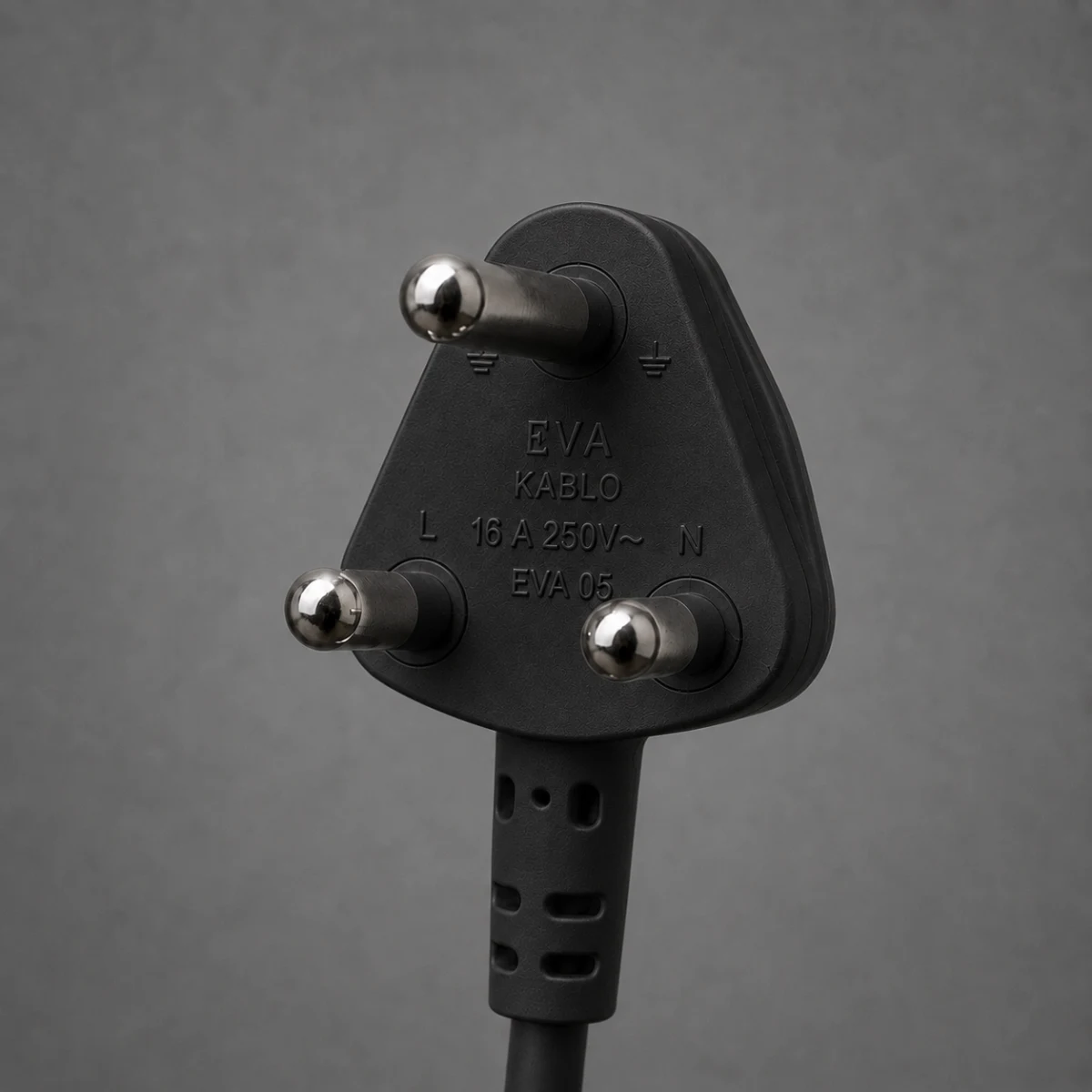

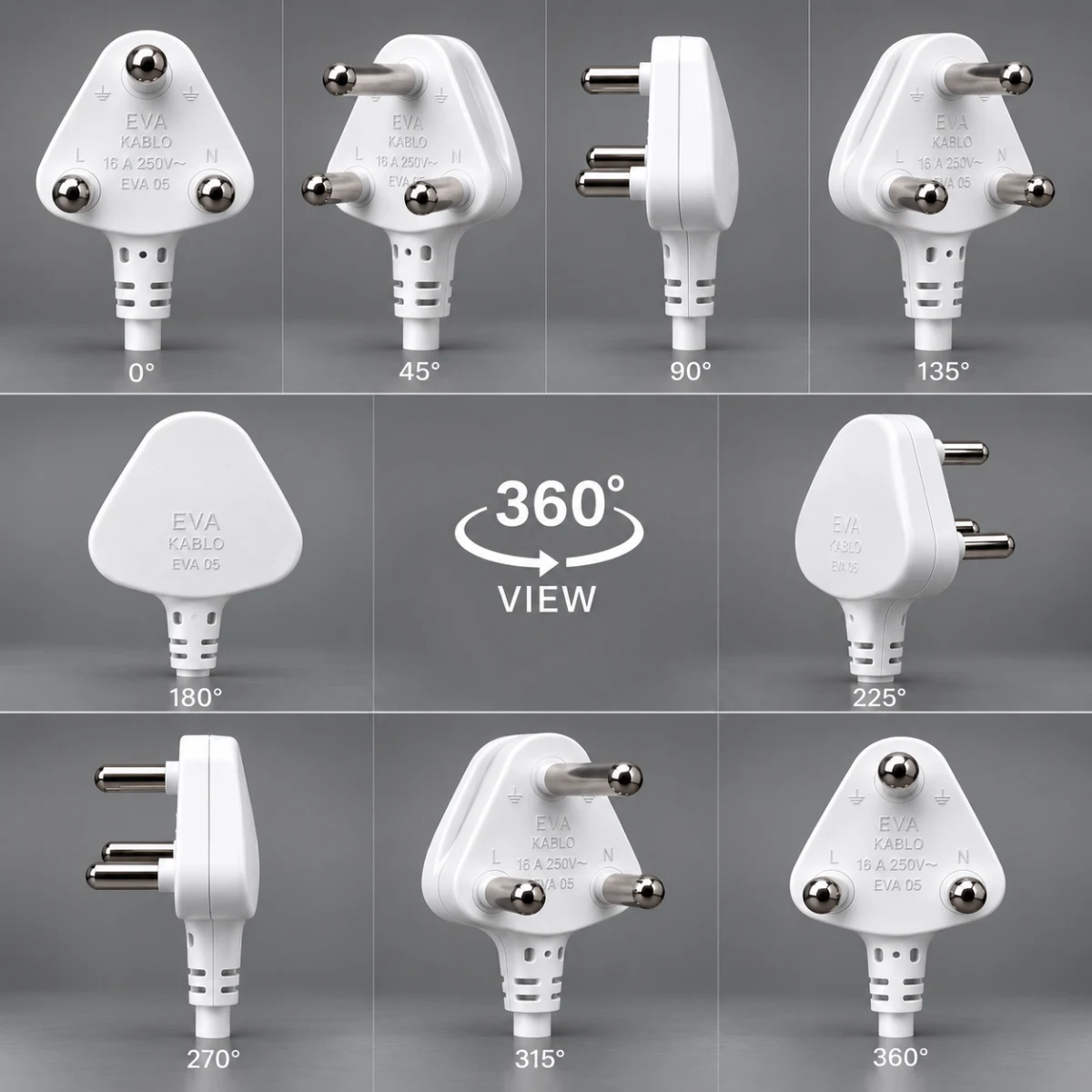

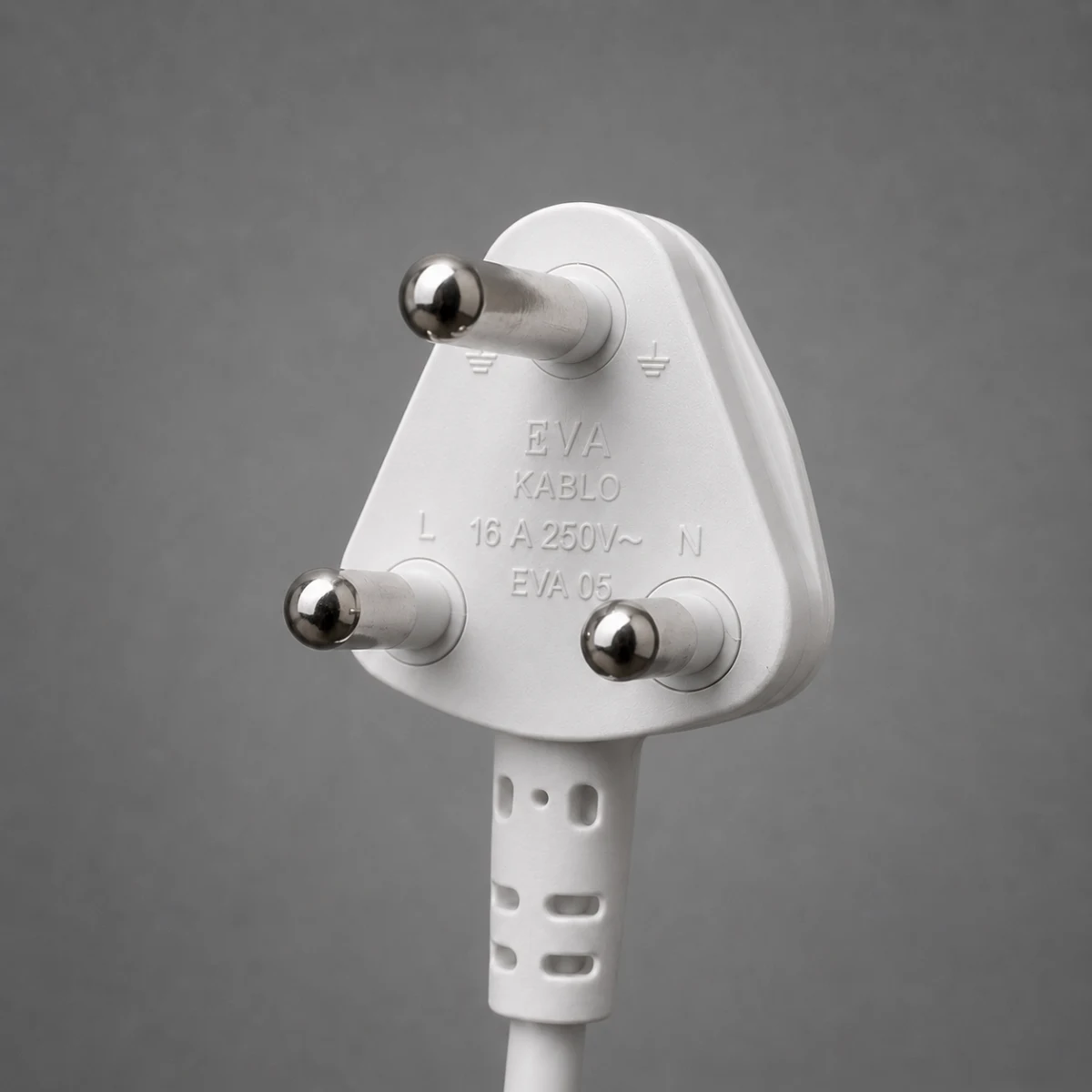

EVA 05 — 16 A Type M Güney Afrika Tipi Fiş
EVA 05; 16 A, 250 V değerinde, topraklı ve yeniden kablolanamaz Type M Güney Afrika tipi fişli kablo çözümüdür.
Teknik Özellikler
Fiş Tipi
Type M, Güney Afrika tipi fiş
Ürün Kodu
EVA 05
Beyan Akımı
16 A
Beyan Gerilimi
250 V
Topraklama Sınıfı
Topraklı
Kutup Sayısı
2
Fiş Standartları
SANS 164 16A Plug / IEC 60320-1
Kullanım Alanları
Type M priz sisteminin kullanıldığı Güney Afrika ve uyumlu pazarlarda, koruyucu topraklama gerektiren ev aletleri ile 16 A, 250 V sınırlarındaki elektrikli cihaz bağlantıları.
EVA 05, Güney Afrika tipi bağlantı sistemleriyle uyumlu Type M fişli kablo ürünüdür. 16 A ve 250 V değerindeki iki kutuplu yapı koruyucu topraklama kontağı içerir; kalıplı ve yeniden kablolanamaz fiş gövdesi hazır güç kablosu uygulamaları için tasarlanmıştır.
Ürün, koruyucu iletkenli H05VV-F kablolarla 3 G 0,75 mm², 3 G 1,00 mm² ve 3 G 1,50 mm² kesit seçeneklerinde kullanılabilir. Her kesite ait yalıtım kalınlığı, dış kılıf kalınlığı ile minimum ve maksimum kablo dış çapları teknik tabloda ayrı olarak gösterilir.
Type M fişli kablo seçilirken cihazın anma akımı, koruma sınıfı, koruyucu iletken sürekliliği, kablo kesiti ve ürünün kullanılacağı pazarda geçerli SANS ile IEC bağlantı standartları birlikte değerlendirilmelidir.
Ürün, koruyucu iletkenli H05VV-F kablolarla 3 G 0,75 mm², 3 G 1,00 mm² ve 3 G 1,50 mm² kesit seçeneklerinde kullanılabilir. Her kesite ait yalıtım kalınlığı, dış kılıf kalınlığı ile minimum ve maksimum kablo dış çapları teknik tabloda ayrı olarak gösterilir.
Type M fişli kablo seçilirken cihazın anma akımı, koruma sınıfı, koruyucu iletken sürekliliği, kablo kesiti ve ürünün kullanılacağı pazarda geçerli SANS ile IEC bağlantı standartları birlikte değerlendirilmelidir.
Teknik Semboller
VDE
Avrupa Uygunluğu
TSE
RoHS Uyumlu
REACH Uyumlu
ISO
HAR
Teknik Tablolar
| Kablo Boyutları | Dış Kılıf Çapları | ||||
|---|---|---|---|---|---|
| Damar Sayısı x Nominal Kesit | Kablo Cinsi | Yalıtkan Et Kalınlığı | Dış Kılıf Et Kalınlığı | Minimum Çap | Maksimum Çap |
| mm² | — | mm | mm | mm | mm |
| 3 G 0.75 | H05VV-F | 0.6 | 0.8 | 6.00 | 7.60 |
| 3 G 1.00 | H05VV-F | 0.6 | 0.8 | 6.30 | 8.00 |
| 3 G 1.50 | H05VV-F | 0.7 | 0.9 | 7.40 | 9.40 |
