Fişli Kablo

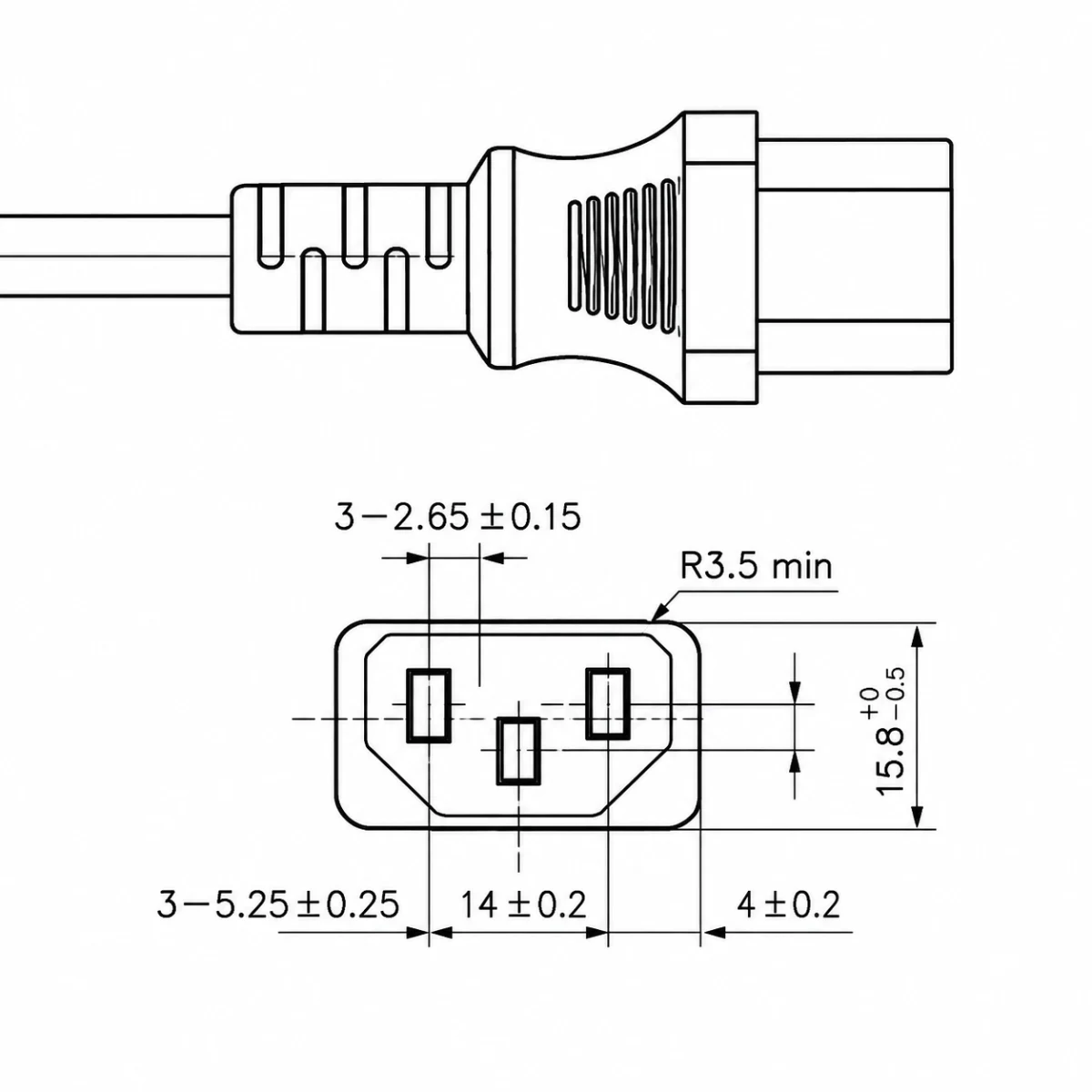

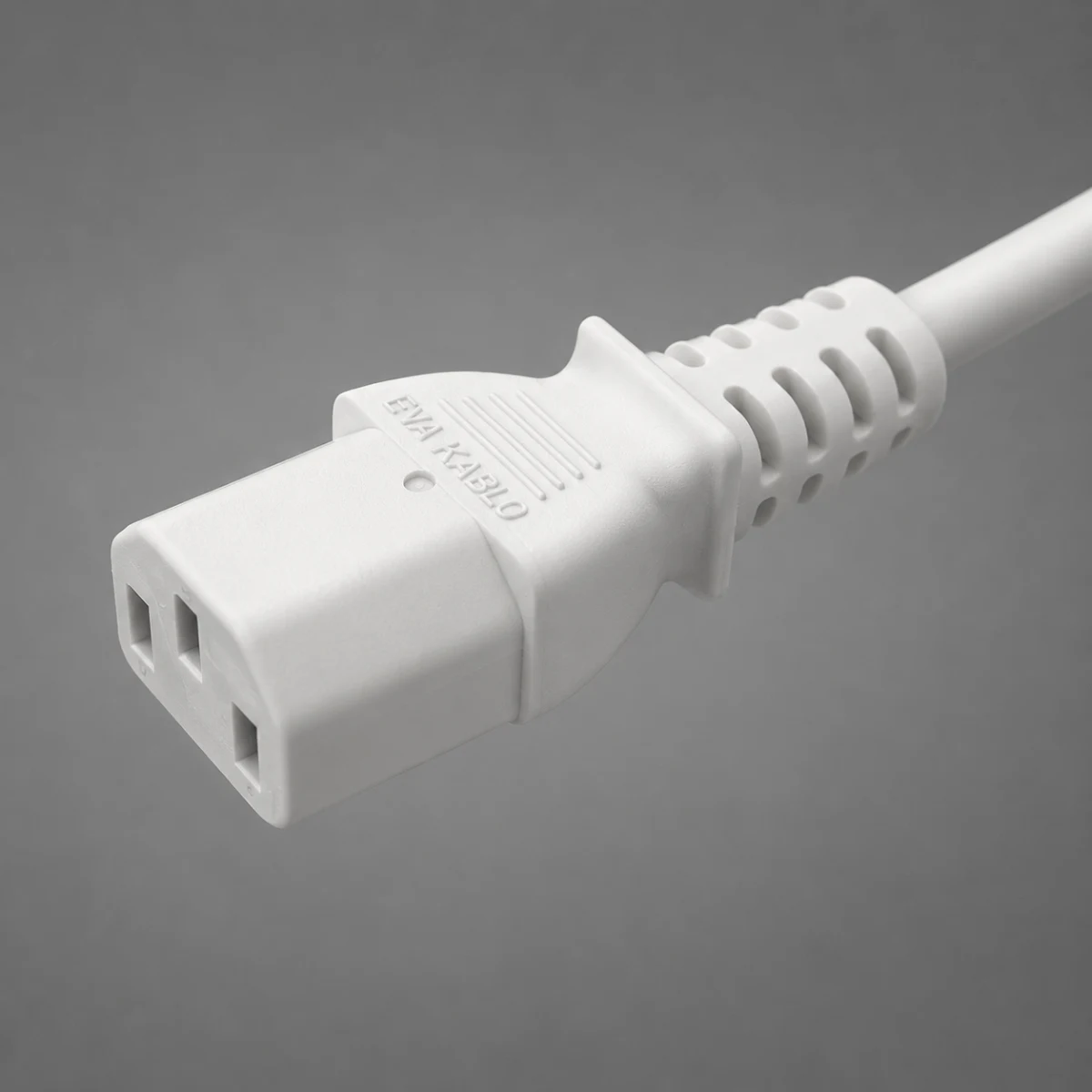

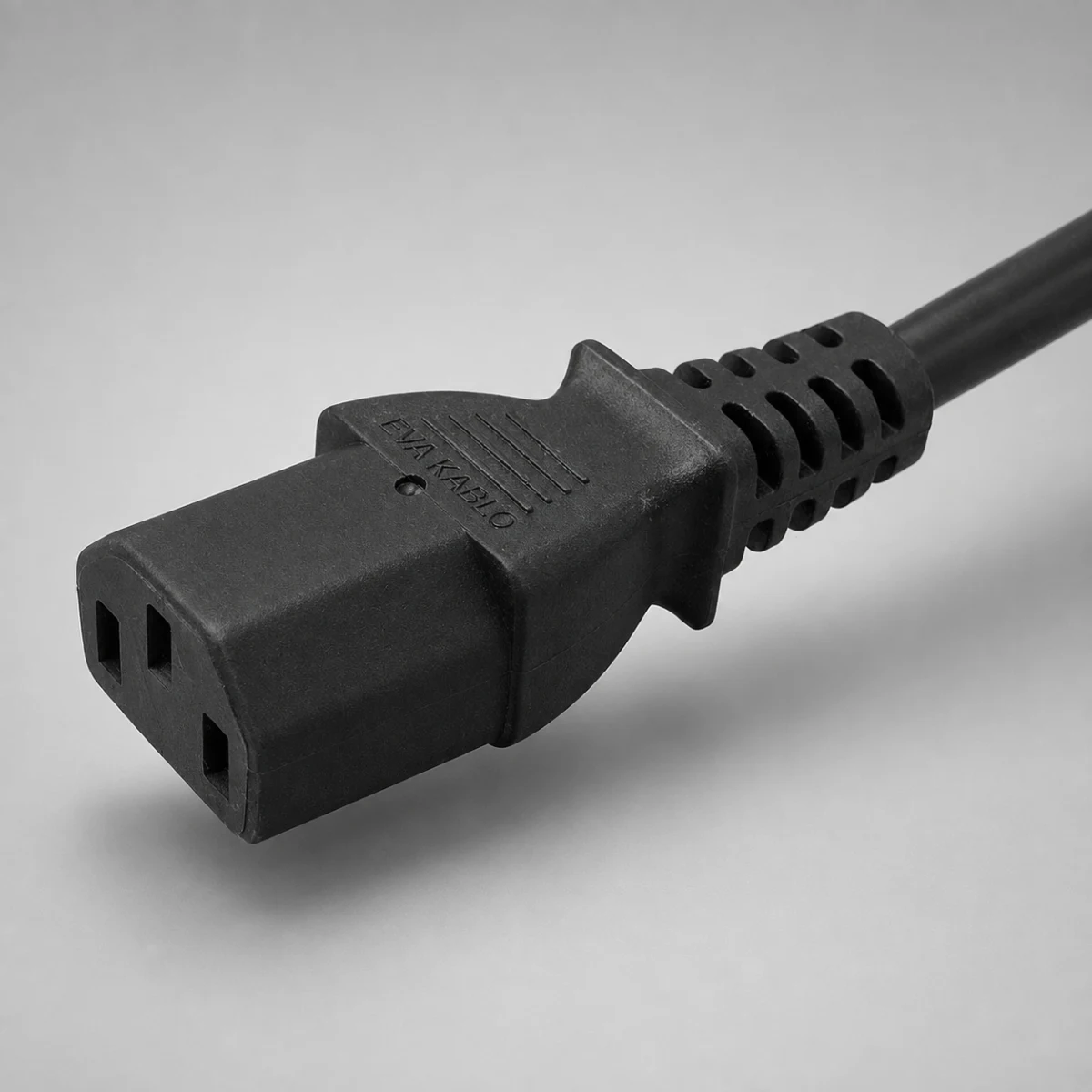

EVA 06 — 10 A Type C13 Dişi Konnektör
EVA 06; 10 A, 250 V değerinde, üç iletkenli ve -25 °C ile +70 °C arasında çalışabilen Type C13 dişi konnektörlü güç kablosudur.
Teknik Özellikler
Konnektör Tipi
Type C13, dişi
Ürün Kodu
EVA 06
Beyan Akımı
10 A
Beyan Gerilimi
250 V
Çalışma Sıcaklığı
-25 °C ile +70 °C
İletken Sayısı / Bağlantı
3 / Dişi
Konnektör Standartları
C13 acc. to IEC 60320-1 / UL 498 / CSA C22.2 No. 42
Kullanım Alanları
IEC C14 cihaz girişine sahip bilgisayarlar, monitörler, yazıcılar, ofis ekipmanları ve 10 A, 250 V sınırları içindeki uyumlu elektrikli cihaz bağlantıları.
EVA 06, IEC C13 cihaz girişleriyle uyumlu dişi konnektörlü güç kablosu çözümüdür. 10 A ve 250 V değerindeki üç iletkenli bağlantı yapısı, -25 °C ile +70 °C arasındaki izin verilen çalışma sıcaklıkları için tasarlanmıştır.
Konnektör; koruyucu iletken içeren H05VV-F kablolarla 3 G 0,75 mm², 3 G 1,00 mm² ve 3 G 1,50 mm² seçeneklerinde kullanılabilir. Her kesite ait yalıtım kalınlığı, dış kılıf kalınlığı ile minimum ve maksimum kablo dış çapları teknik tabloda ayrı olarak gösterilir.
C13 konnektörlü güç kablosu seçilirken cihazın anma akımı, cihaz giriş tipi, çalışma sıcaklığı, koruyucu iletken sürekliliği, kablo kesiti ve IEC, UL ile CSA uygunluk gereksinimleri birlikte değerlendirilmelidir.
Konnektör; koruyucu iletken içeren H05VV-F kablolarla 3 G 0,75 mm², 3 G 1,00 mm² ve 3 G 1,50 mm² seçeneklerinde kullanılabilir. Her kesite ait yalıtım kalınlığı, dış kılıf kalınlığı ile minimum ve maksimum kablo dış çapları teknik tabloda ayrı olarak gösterilir.
C13 konnektörlü güç kablosu seçilirken cihazın anma akımı, cihaz giriş tipi, çalışma sıcaklığı, koruyucu iletken sürekliliği, kablo kesiti ve IEC, UL ile CSA uygunluk gereksinimleri birlikte değerlendirilmelidir.
Teknik Semboller
VDE
Avrupa Uygunluğu
TSE
RoHS Uyumlu
REACH Uyumlu
ISO
HAR
Teknik Tablolar
| Kablo Boyutları | Dış Kılıf Çapları | ||||
|---|---|---|---|---|---|
| Damar Sayısı x Nominal Kesit | Kablo Cinsi | Yalıtkan Et Kalınlığı | Dış Kılıf Et Kalınlığı | Minimum Çap | Maksimum Çap |
| mm² | — | mm | mm | mm | mm |
| 3 G 0.75 | H05VV-F | 0.6 | 0.8 | 6.00 | 7.60 |
| 3 G 1.00 | H05VV-F | 0.6 | 0.8 | 6.30 | 8.00 |
| 3 G 1.50 | H05VV-F | 0.7 | 0.9 | 7.40 | 9.40 |
