Fişli Kablo

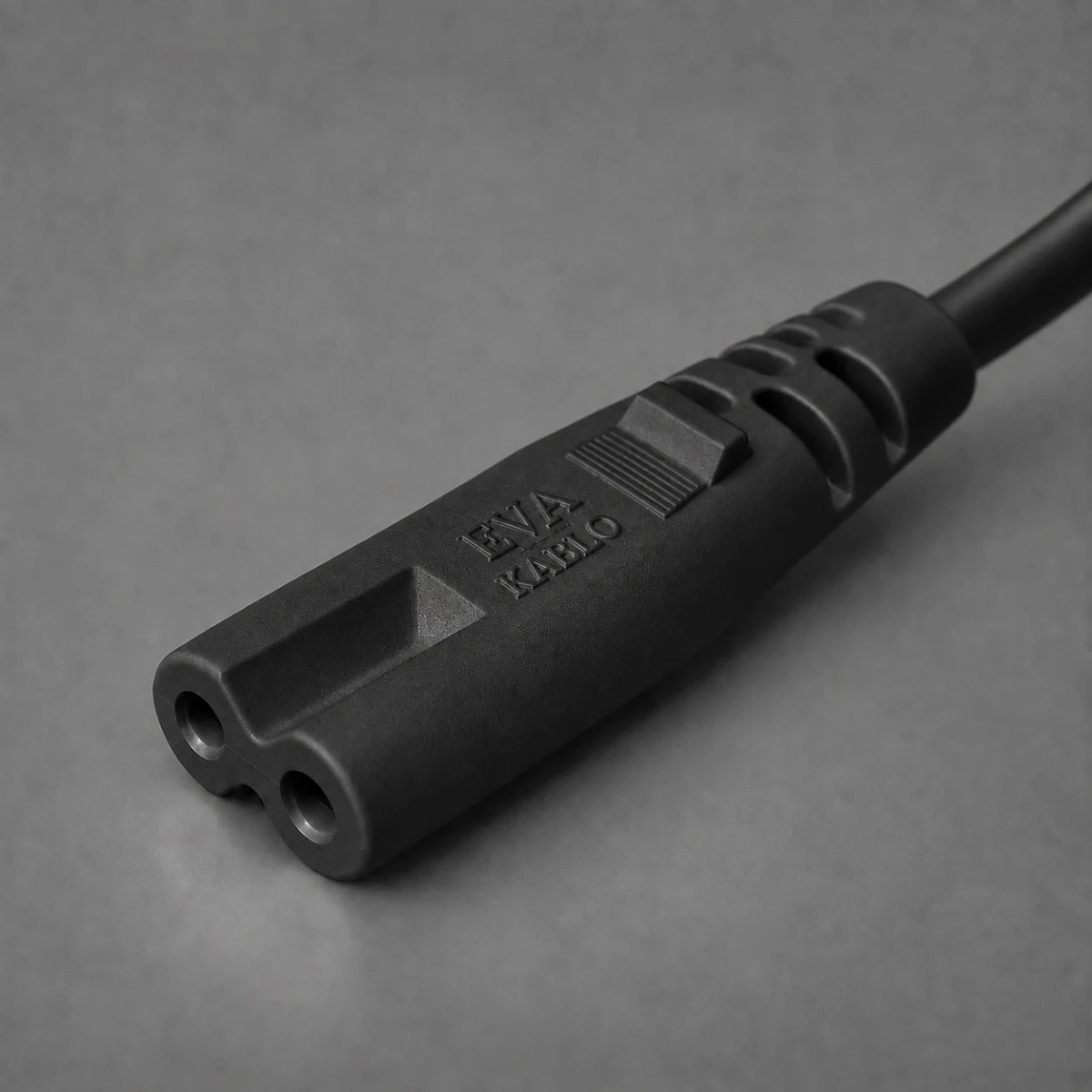

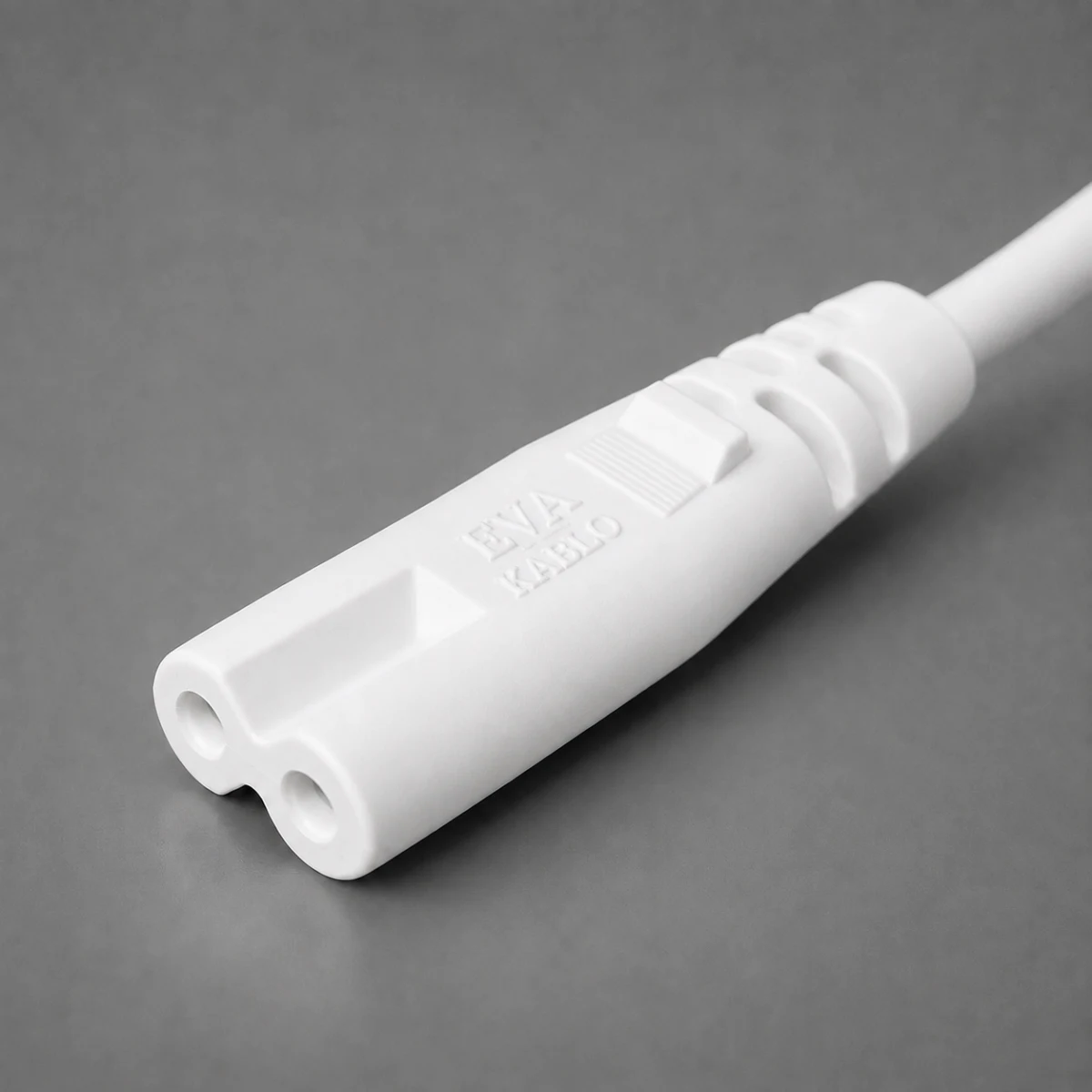

EVA 07 — 2,5 A Type C7 Dişi Konnektör
EVA 07; sınıf II cihazlar için tasarlanmış, 2,5 A ve 250 V değerinde, iki kutuplu Type C7 dişi konnektörlü güç kablosudur.
Teknik Özellikler
Konnektör Tipi
Type C7, dişi
Ürün Kodu
EVA 07
Beyan Akımı
2,5 A
Beyan Gerilimi
250 V
Topraklama Sınıfı
Topraksız / Sınıf II
Kutup Sayısı
2
Konnektör Standardı
C7 acc. to IEC 60320-1
Kullanım Alanları
IEC C8 cihaz girişine sahip televizyon, ses sistemi, radyo, oyun konsolu, küçük ev aleti ve benzeri sınıf II elektrikli cihazların enerji bağlantıları.
EVA 07, koruyucu topraklama bağlantısı gerektirmeyen sınıf II elektrikli cihazlarda kullanılan Type C7 dişi konnektörlü güç kablosu çözümüdür. İki kutuplu bağlantı yapısı 2,5 A ve 250 V beyan değerlerine sahiptir.

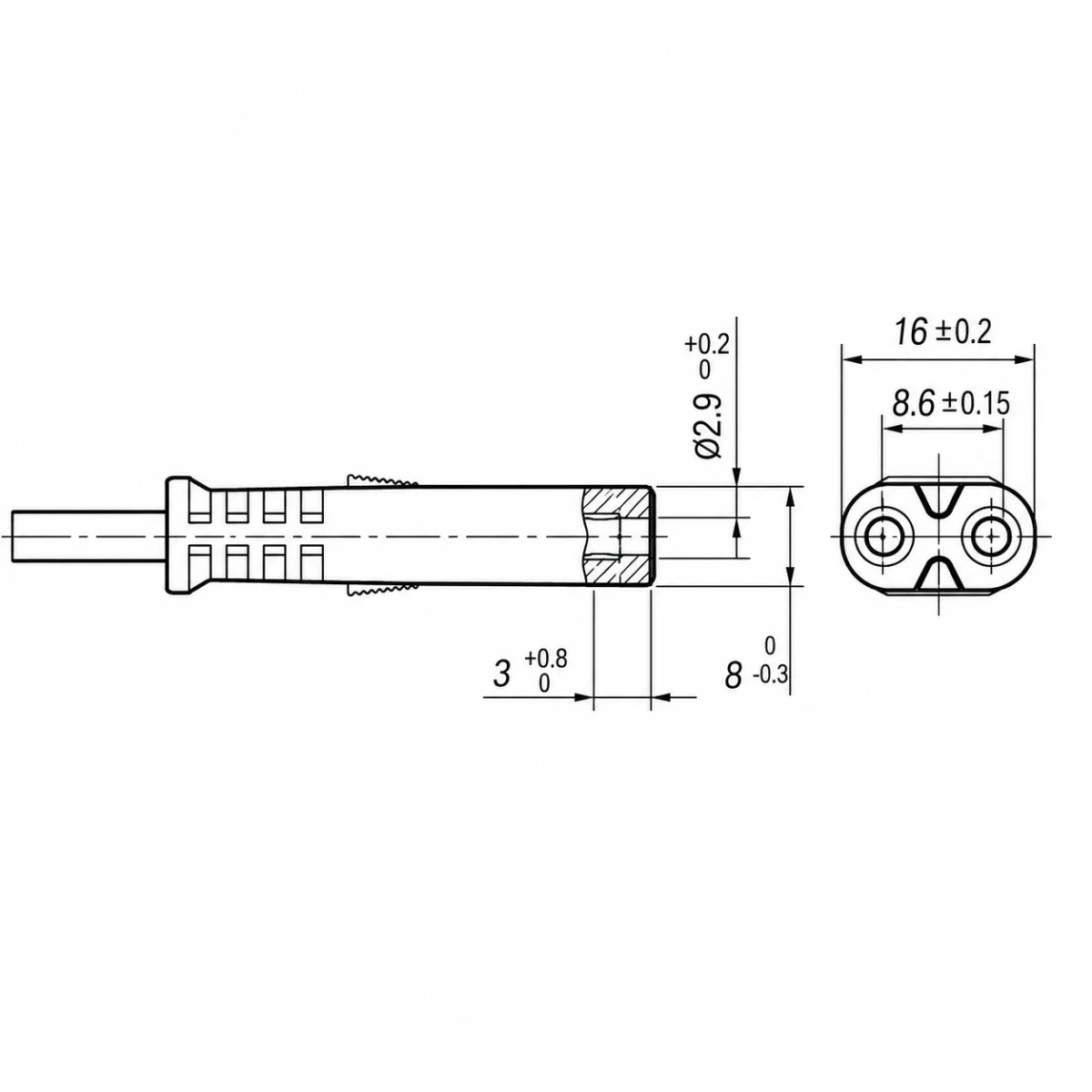

Konnektör; H03VVH2-F kabloyla 2 x 0,50 mm² ve 2 x 0,75 mm², H05VVH2-F kabloyla 2 x 0,75 mm² seçeneklerinde kullanılabilir. Yalıtım ve dış kılıf kalınlıkları ile yassı kablonun minimum ve maksimum dış ölçüleri teknik tabloda her kesit için ayrı gösterilir.
C7 konnektörlü kablo seçilirken cihazın IEC C8 girişi, sınıf II yalıtım yapısı, anma akımı, kablo kesiti ve kullanım koşulları birlikte değerlendirilmelidir. Topraklama kontağı bulunmayan bu yapı yalnızca uyumlu cihaz bağlantılarında kullanılmalıdır.
Konnektör; H03VVH2-F kabloyla 2 x 0,50 mm² ve 2 x 0,75 mm², H05VVH2-F kabloyla 2 x 0,75 mm² seçeneklerinde kullanılabilir. Yalıtım ve dış kılıf kalınlıkları ile yassı kablonun minimum ve maksimum dış ölçüleri teknik tabloda her kesit için ayrı gösterilir.
C7 konnektörlü kablo seçilirken cihazın IEC C8 girişi, sınıf II yalıtım yapısı, anma akımı, kablo kesiti ve kullanım koşulları birlikte değerlendirilmelidir. Topraklama kontağı bulunmayan bu yapı yalnızca uyumlu cihaz bağlantılarında kullanılmalıdır.
Teknik Semboller
Avrupa Uygunluğu
RoHS Uyumlu
REACH Uyumlu
VDE
TSE
ISO
HAR
Teknik Tablolar
| Kablo Boyutları | Dış Kılıf Çapları | ||||
|---|---|---|---|---|---|
| Damar Sayısı x Nominal Kesit | Kablo Cinsi | Yalıtkan Et Kalınlığı | Dış Kılıf Et Kalınlığı | Minimum Çap | Maksimum Çap |
| mm² | — | mm | mm | mm | mm |
| 2 x 0.50 | H03VVH2-F | 0.5 | 0.6 | 3.00 x 4.90 | 3.70 x 5.90 |
| 2 x 0.75 | H03VVH2-F | 0.5 | 0.6 | 3.20 x 5.20 | 3.80 x 6.30 |
| 2 x 0.75 | H05VVH2-F | 0.6 | 0.8 | 3.70 x 6.00 | 4.50 x 7.20 |
