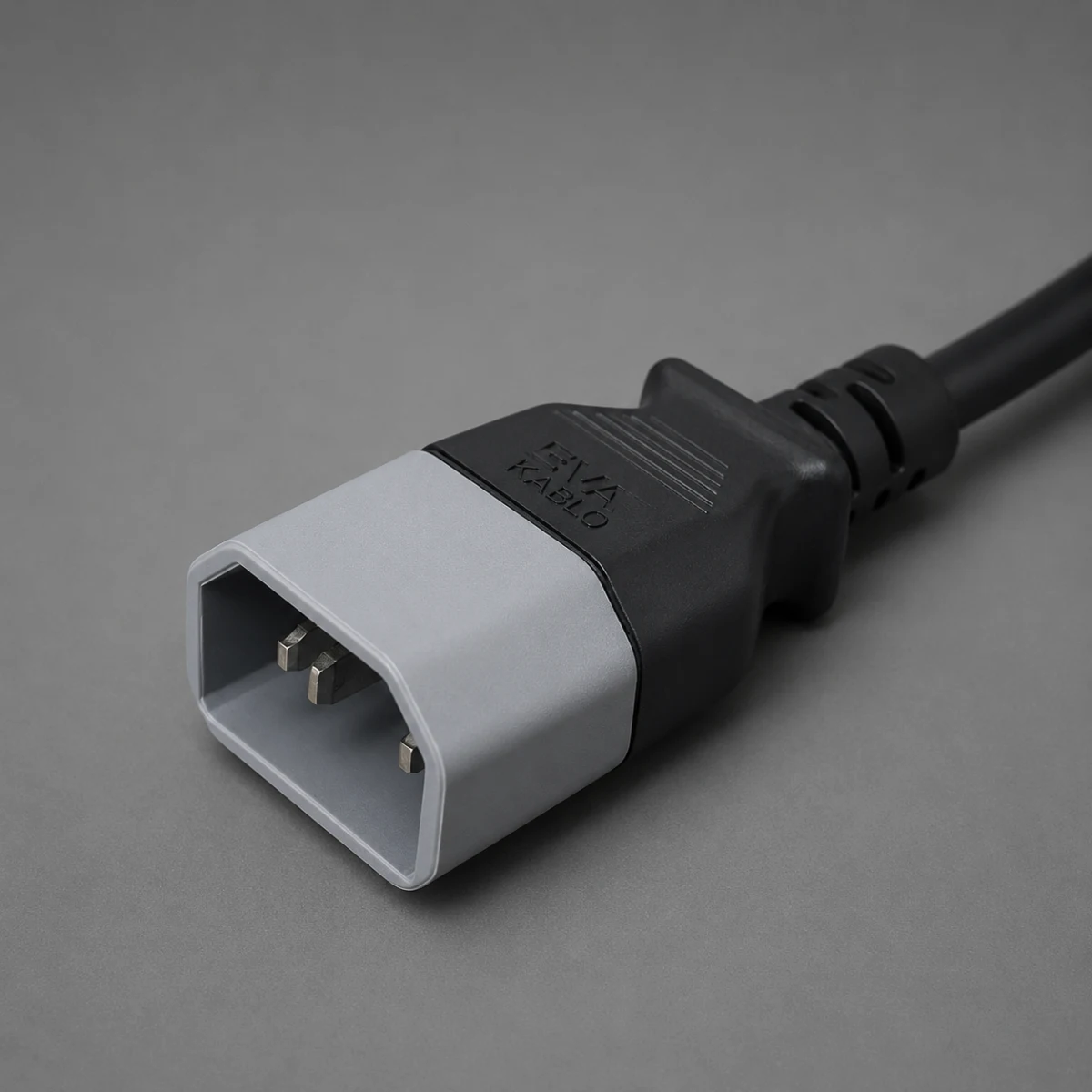

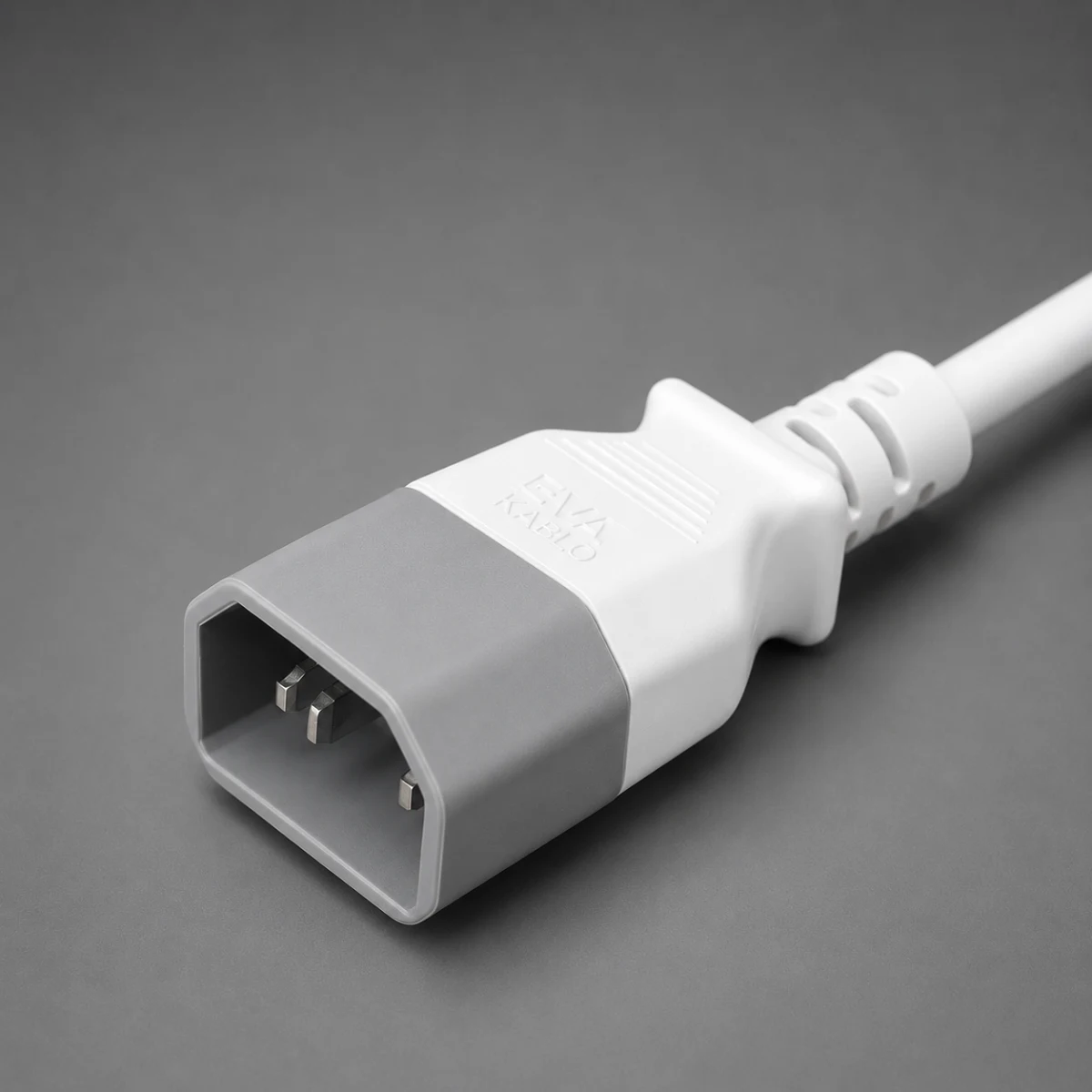

EVA 09 — 10 A Type C14 Erkek Cihaz Giriş Konnektörü
EVA 09; sınıf I cihazlar için tasarlanmış, 10 A ve 250 V değerinde, üç iletkenli Type C14 erkek cihaz giriş konnektörüdür.
Teknik Özellikler
Konnektör Tipi
Type C14, erkek
Ürün Kodu
EVA 09
Beyan Akımı
10 A
Beyan Gerilimi
250 V
Çalışma Sıcaklığı
-25 °C ile +70 °C
Koruma Sınıfı
Sınıf I
İletken Sayısı / Bağlantı
3 / Erkek
Konnektör Standardı
C14 acc. to IEC 60320-1
Kullanım Alanları
IEC C13 dişi güç kablosuyla beslenen bilgisayar, monitör, yazıcı, güç kaynağı, laboratuvar cihazı ve benzeri sınıf I elektrikli ekipmanların cihaz giriş bağlantıları.
EVA 09, koruyucu topraklama gerektiren sınıf I elektrikli cihazlarda kullanılan Type C14 erkek cihaz giriş konnektörüdür. Üç iletkenli bağlantı yapısı 10 A ve 250 V değerlerine sahiptir ve -25 °C ile +70 °C arasındaki çalışma sıcaklıkları için belirtilmiştir.
Konnektör; koruyucu iletken içeren H05VV-F kablolarla 3 G 0,75 mm², 3 G 1,00 mm² ve 3 G 1,50 mm² seçeneklerinde kullanılabilir. Her kesitin yalıtım kalınlığı, dış kılıf kalınlığı ile minimum ve maksimum kablo dış çapları teknik tabloda ayrı gösterilir.
C14 cihaz giriş konnektörü seçilirken eşleşen C13 dişi bağlantı, cihazın anma akımı, sınıf I koruma yapısı, koruyucu iletken sürekliliği, çalışma sıcaklığı ve kablo kesiti birlikte değerlendirilmelidir.
Konnektör; koruyucu iletken içeren H05VV-F kablolarla 3 G 0,75 mm², 3 G 1,00 mm² ve 3 G 1,50 mm² seçeneklerinde kullanılabilir. Her kesitin yalıtım kalınlığı, dış kılıf kalınlığı ile minimum ve maksimum kablo dış çapları teknik tabloda ayrı gösterilir.
C14 cihaz giriş konnektörü seçilirken eşleşen C13 dişi bağlantı, cihazın anma akımı, sınıf I koruma yapısı, koruyucu iletken sürekliliği, çalışma sıcaklığı ve kablo kesiti birlikte değerlendirilmelidir.
Teknik Semboller
VDE
Avrupa Uygunluğu
TSE
RoHS Uyumlu
REACH Uyumlu
ISO
HAR
Teknik Tablolar
| Kablo Boyutları | Dış Kılıf Çapları | ||||
|---|---|---|---|---|---|
| Damar Sayısı x Nominal Kesit | Kablo Cinsi | Yalıtkan Et Kalınlığı | Dış Kılıf Et Kalınlığı | Minimum Çap | Maksimum Çap |
| mm² | — | mm | mm | mm | mm |
| 3 G 0.75 | H05VV-F | 0.6 | 0.8 | 6.00 | 7.60 |
| 3 G 1.00 | H05VV-F | 0.6 | 0.8 | 6.30 | 8.00 |
| 3 G 1.50 | H05VV-F | 0.7 | 0.9 | 7.40 | 9.40 |
