Fişli Kablo

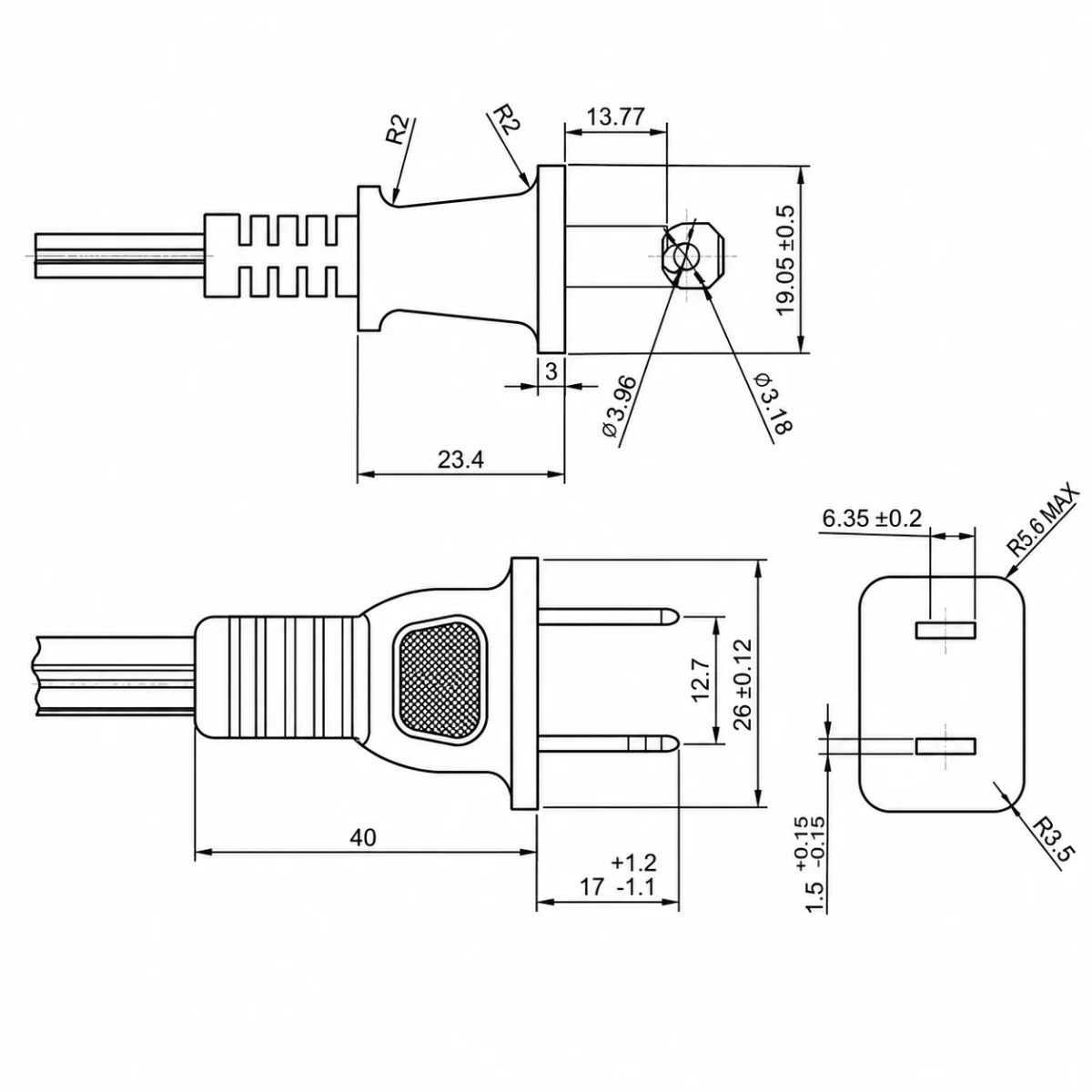

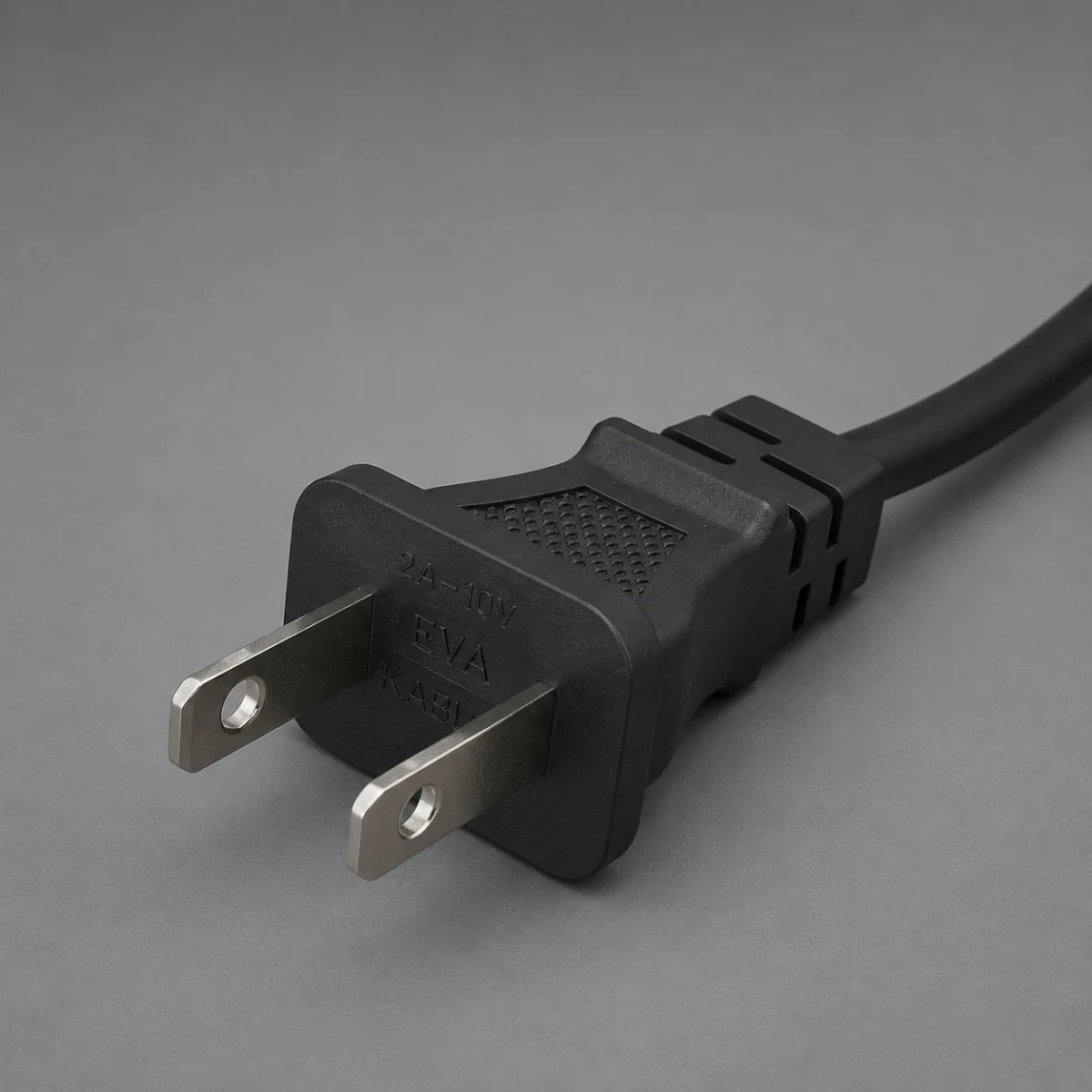

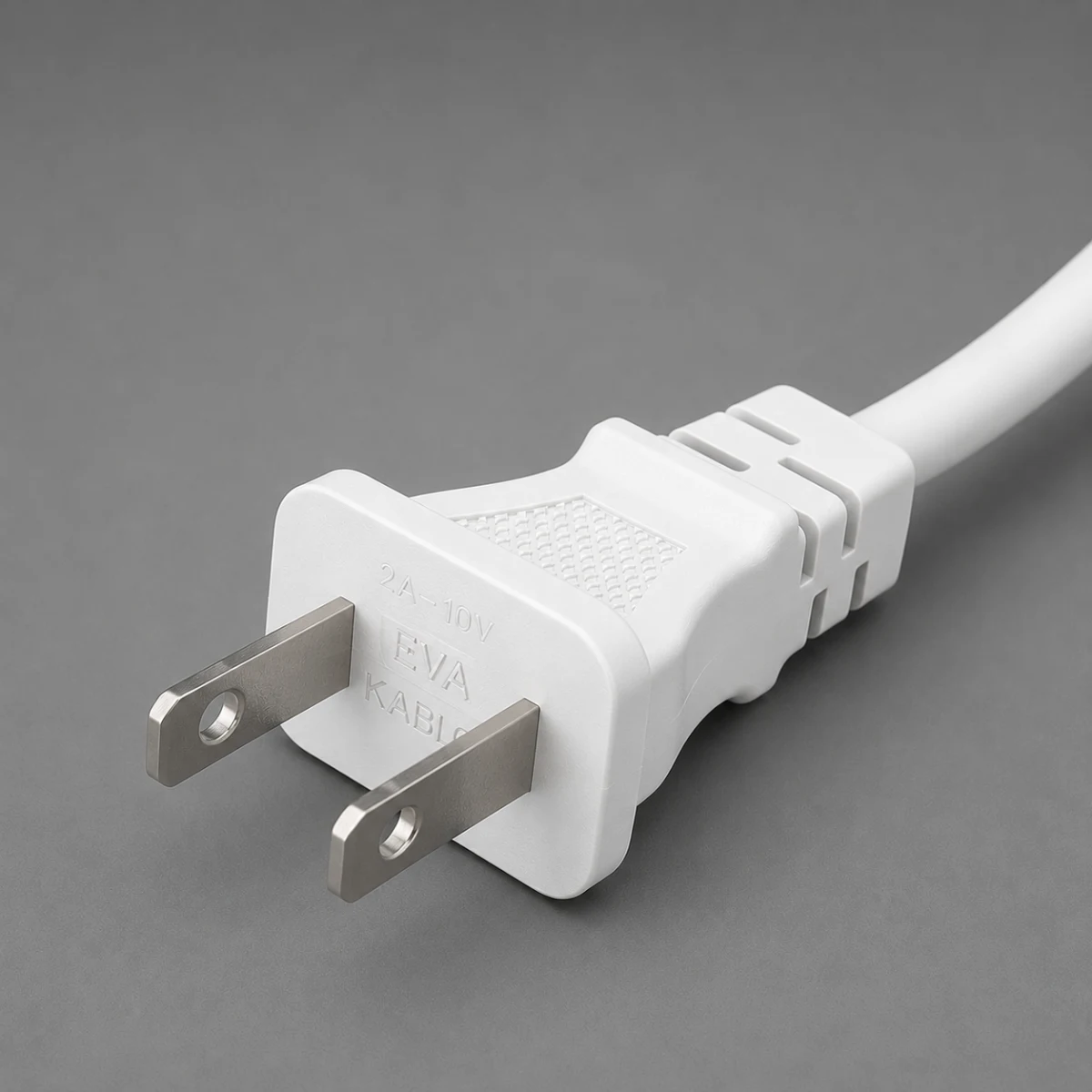

EVA 10 — 15 A Type A Amerikan Tipi Fiş
EVA 10; 15 A ve 125 V değerinde, iki kutuplu, topraklama kontağı bulunmayan Type A Amerikan tipi fişli güç kablosudur.
Teknik Özellikler
Fiş Tipi
Type A, iki uçlu
Ürün Kodu
EVA 10
Beyan Akımı
15 A
Beyan Gerilimi
125 V
Topraklama Sınıfı
Topraksız
Kutup Sayısı
2
Fiş Standardı
UL 498
Kullanım Alanları
Type A priz kullanılan 125 V sistemlerde; uygun küçük ev aletleri, tüketici elektroniği, adaptörler ve topraklama gerektirmeyen elektrikli cihazların enerji bağlantıları.
EVA 10, Type A priz sistemleriyle uyumlu, iki düz uçlu ve topraksız fişli güç kablosu çözümüdür. İki kutuplu bağlantı yapısı 15 A ve 125 V beyan değerlerine sahiptir ve UL 498 fiş standardına göre tanımlanmıştır.
Fiş; H03VVH2-F kabloyla 2 x 0,50 mm² ve 2 x 0,75 mm², H05VVH2-F kabloyla 2 x 0,75 mm² seçeneklerinde kullanılabilir. Her seçeneğin yalıtım ve dış kılıf kalınlığı ile yassı kablonun minimum ve maksimum dış ölçüleri teknik tabloda ayrı gösterilir.
Type A fişli kablo seçilirken kullanılacağı ülkenin priz sistemi, 125 V şebeke gerilimi, cihazın anma akımı, topraklama gereksinimi ve kablo kesiti birlikte değerlendirilmelidir. Koruyucu topraklama gerektiren cihazlarda kullanılmamalıdır.
Fiş; H03VVH2-F kabloyla 2 x 0,50 mm² ve 2 x 0,75 mm², H05VVH2-F kabloyla 2 x 0,75 mm² seçeneklerinde kullanılabilir. Her seçeneğin yalıtım ve dış kılıf kalınlığı ile yassı kablonun minimum ve maksimum dış ölçüleri teknik tabloda ayrı gösterilir.
Type A fişli kablo seçilirken kullanılacağı ülkenin priz sistemi, 125 V şebeke gerilimi, cihazın anma akımı, topraklama gereksinimi ve kablo kesiti birlikte değerlendirilmelidir. Koruyucu topraklama gerektiren cihazlarda kullanılmamalıdır.
Teknik Semboller
Avrupa Uygunluğu
RoHS Uyumlu
REACH Uyumlu
VDE
TSE
ISO
HAR
Teknik Tablolar
| Kablo Boyutları | Dış Kılıf Çapları | ||||
|---|---|---|---|---|---|
| Damar Sayısı x Nominal Kesit | Kablo Cinsi | Yalıtkan Et Kalınlığı | Dış Kılıf Et Kalınlığı | Minimum Çap | Maksimum Çap |
| mm² | — | mm | mm | mm | mm |
| 2 x 0.50 | H03VVH2-F | 0.5 | 0.6 | 3.00 x 4.90 | 3.70 x 5.90 |
| 2 x 0.75 | H03VVH2-F | 0.5 | 0.6 | 3.20 x 5.20 | 3.80 x 6.30 |
| 2 x 0.75 | H05VVH2-F | 0.6 | 0.8 | 3.70 x 6.00 | 4.50 x 7.20 |
