Comparaison des câbles H07V-U, H07V-R et H07V-K
Les câbles harmonisés H07V-U, H07V-R et H07V-K à isolation PVC 450/750 V sont comparés selon leur structure de conducteur, leur plage de sections et leurs informations d’utilisation enregistrées.
Comparaison technique
 |  |  | |
|---|---|---|---|
| Caractéristique technique | H07V-U | H07V-K | H07V-R |
| Code harmonisé | H07V-U | H07V-K | H07V-R |
| Structure du conducteur | Conducteur en cuivre rigide à un fil | Conducteur à brins fins | Conducteur en cuivre multibrin |
| Isolation | PVC | PVC | PVC |
| Isolant | PVC(TI1) | PVC(TI1) | PVC(TI1) |
| Tension assignée | 450/750 V | 450/750 V | 450/750 V |
| Tension d’essai | 2-2.5 kV | 2-2.5 kV | 2-2.5 kV |
| Température de service | 70 °C | 70 °C | 70 °C |
| Diamètre minimal de courbure | 6xD, 12xD | 6xD | 6xD, 12xD |
| Norme de construction | TSE EN 50525-2-31; TSE IEC 60227; VDE 0281 | TSE EN 50525-2-31; TSE IEC 60227; VDE 0281 | TS EN 50525-2-31; TSE IEC 60227; VDE 0281 |
| Norme de résistance du conducteur | TS EN 60228 | TS EN 60228 | TS EN 60228 |
| Norme de couleur de l’isolant | TS 9758 | TS 9758 | TS 9758 |
| Norme d’essai à la flamme | TS EN 60332-1-2 | TS EN 60332-1-2 | TS EN 60332-1-2 |
| Plage de sections enregistrée | 1.50–16 mm² | 1.50–240 mm² | 1.5–500 mm² |
| Informations d’utilisation enregistrées | Tableaux et installations de bâtiment protégées ; tableaux principaux de distribution, appareils de commutation et de commande, installations en conduit, circuits fixes d’éclairage | Tableaux de distribution et de commande, appareils de commutation, raccordements protégés à l’intérieur des machines et systèmes fixes nécessitant de la souplesse pendant le montage | Tableaux principaux de distribution, systèmes de commutation, tableaux de commande et lignes fixes protégées à l’intérieur des bâtiments |
| Note d’utilisation enregistrée | Indiqué pour les poses fixes et protégées ; non indiqué pour les raccordements soumis à un mouvement continu ou à des flexions fréquentes. | Les brins fins doivent être raccordés avec des éléments de connexion appropriés ; le câble doit être protégé des applications extérieures exposées à des sollicitations mécaniques continues. | Indiqué pour les installations restant fixes après le montage ; non indiqué pour les systèmes soumis à un mouvement continu ou à des flexions répétées. |

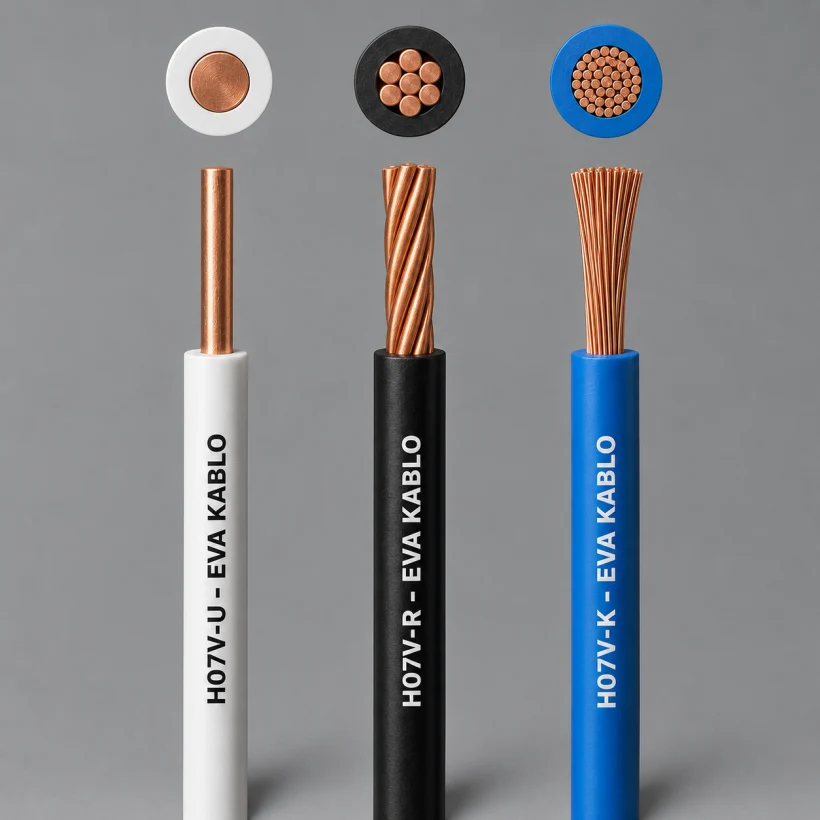

H07V-U, H07V-R et H07V-K sont des câbles harmonisés à isolation PVC de tension assignée 450/750 V. Le principal critère de distinction entre ces trois produits est la structure du conducteur en cuivre : le H07V-U possède un conducteur rigide à un fil, le H07V-R un conducteur multibrin et le H07V-K un conducteur souple à brins fins. Cette différence est importante pour évaluer le cheminement du câble, l’approche de montage dans les tableaux et les informations d’utilisation enregistrées.
Cette comparaison concerne uniquement la famille de produits H07V-U, H07V-R et H07V-K. Les produits ne doivent pas être considérés comme des substituts directs ; la section, les conditions de pose, le type de borne, la longueur de ligne, la chute de tension et les normes applicables doivent être évalués conjointement pour chaque projet.
Principales différences selon la structure du conducteur

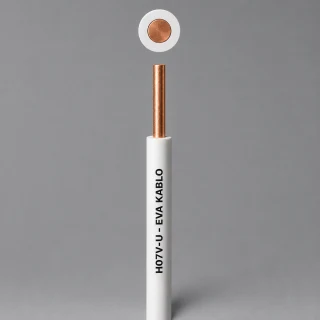

H07V-U : conducteur en cuivre rigide à un fil
Le H07V-U est doté d’un conducteur en cuivre rigide à un fil et d’une isolation PVC. Selon les informations d’utilisation enregistrées, il peut être utilisé dans les tableaux, les installations de bâtiment protégées, les tableaux principaux de distribution, les appareils de commutation et de commande, les installations en conduit ainsi que les circuits fixes d’éclairage. Il est indiqué pour les poses fixes et protégées plutôt que pour les raccordements soumis à un mouvement continu ou à des flexions fréquentes.

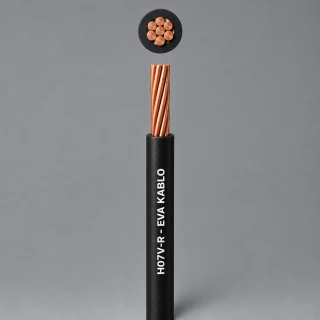

H07V-R : conducteur en cuivre multibrin
Le H07V-R possède un conducteur en cuivre multibrin. Ses domaines d’utilisation enregistrés comprennent les tableaux principaux de distribution, les systèmes de commutation, les tableaux de commande et les lignes fixes protégées à l’intérieur des bâtiments. Il est défini pour faciliter le cheminement aux sections élevées et pour les installations qui restent fixes après le montage. Il n’est pas aussi souple que le H07V-K et n’est pas défini pour les systèmes soumis à un mouvement continu ou à des flexions répétées.

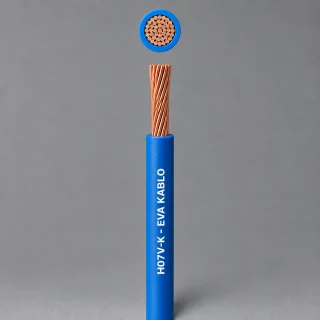

H07V-K : conducteur en cuivre souple à brins fins
Grâce à son conducteur en cuivre souple à brins fins, le H07V-K dispose, parmi ces trois produits, d’informations d’utilisation enregistrées pour les raccordements nécessitant de la souplesse lors du montage. Il peut être utilisé dans les tableaux de distribution et de commande, les appareils de commutation, les raccordements protégés à l’intérieur des machines et les systèmes fixes nécessitant de la souplesse pendant l’installation. Il est indiqué que les brins fins doivent être raccordés avec des éléments de connexion appropriés. Le câble doit être protégé des applications extérieures exposées à des sollicitations mécaniques continues.
Approche de sélection dans la famille 450/750 V
Caractéristiques enregistrées communes
Les trois câbles sont isolés en PVC et présentent une tension assignée de 450/750 V. La tension d’essai est enregistrée à 2-2.5 kV pour les trois produits, la température de service à 70 °C et l’isolant à PVC(TI1). La norme de couleur de l’isolant est TS 9758, la norme de résistance du conducteur est TS EN 60228 et la norme d’essai à la flamme est TS EN 60332-1-2.
Les enregistrements de normes de construction indiquent « TSE EN 50525-2-31; TSE IEC 60227; VDE 0281 » pour les H07V-U et H07V-K, et « TS EN 50525-2-31; TSE IEC 60227; VDE 0281 » pour le H07V-R. Le diamètre minimal de courbure est enregistré comme 6xD, 12xD pour les H07V-U et H07V-R, et comme 6xD pour le H07V-K.
Plages de sections enregistrées
Les lignes techniques source indiquent des sections de 1.50–16 mm² pour le H07V-U, de 1.50–240 mm² pour le H07V-K et de 1.5–500 mm² pour le H07V-R. La plage de sections enregistrée ne constitue pas, à elle seule, une indication d’aptitude à une application donnée ni un résultat de sélection ; elle doit être évaluée avec les conditions du projet.
