H07V-U ve NVV (NYM) Kablo Karşılaştırması
H07V-U tek damarlı PVC yalıtımlı iletken ile NVV (NYM) çok damarlı, PVC dolgulu ve PVC dış kılıflı sabit tesisat kablosunun yapı, anma gerilimi ve uygulama yaklaşımı bakımından karşılaştırması.
Teknik Karşılaştırma
 |  | |
|---|---|---|
| Teknik Özellik | H07V-U — NYA Kablo | NVV (NYM) — Antigron Kablo |
| Ürün yapısı | Tek damarlı, PVC yalıtımlı iletken | Çok damarlı, PVC dolgulu ve PVC dış kılıflı kablo |
| İletken yapısı | Tek Telli Bakır İletken | re: Tek telli yuvarlak bakır iletken; rm: Bükülü çok telli yuvarlak bakır iletken |
| Yalıtım | PVC; PVC(TI1) | PVC izolasyon; PVC(TI1) |
| Dolgu | Belirtilmemiş | PVC dolgu |
| Dış kılıf | Belirtilmemiş | PVC dış kılıf; PVC(TM1) |
| Yapı standardı | TSE EN 50525-2-31; TSE IEC 60227; VDE 0281 | TS HD 21.4 S2 |
| İletken direnç standardı | TS EN 60228 | TS EN 60228 |
| Anma gerilimi | 450/750 V | 300/500 V |
| Test gerilimi | 2-2.5 kV | 2 kV |
| Minimum bükülme çapı | 6xD, 12xD | 12xD |
| Çalışma sıcaklığı | 70 °C | 70 °C |
| Alev test standardı | TS EN 60332-1-2 | TS EN 60332-1-2 |
| Ürün kaydında belirtilen uygulama yaklaşımı | Pano, şalt ve kumanda cihazları, boru içindeki bina tesisatları ve sabit aydınlatma hatları için sabit ve korumalı döşemeler | Bina içi enerji dağıtımı, sıva altı veya sıva üstü sabit tesisatlar; uygun boru veya kanal sistemi içinde yönlendirme |
H07V-U ile NVV (NYM), sabit tesisat projelerinde değerlendirilebilen ancak aynı yapıya veya aynı döşeme yaklaşımına sahip olmayan iki ürün tipidir. H07V-U, tek telli bakır iletken ve PVC yalıtımdan oluşan tek damarlı bir iletkendir. NVV (NYM) ise birden fazla damarı bir araya getiren, PVC dolgu ve PVC dış kılıf içeren çok damarlı bir sabit tesisat kablosudur.
Bu karşılaştırmanın amacı ürünleri birbirinin doğrudan ikamesi olarak göstermek değil; devrede gereken damar yapısı, koruma düzeni ve montaj biçimi bakımından seçim farkını görünür kılmaktır.
Yapısal fark: tek damarlı iletken ve dış kılıflı çok damarlı kablo

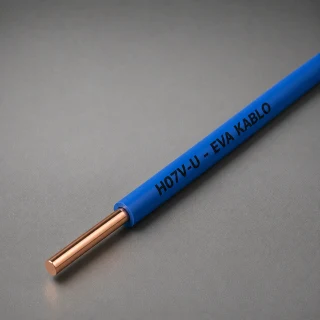

H07V-U’nun yapısında tek telli bakır iletken ve PVC yalıtım bulunur. Ürün kaydında pano ve korumalı bina tesisatları; ana dağıtım panoları, şalt ve kumanda cihazları, boru içindeki bina tesisatları ile sabit aydınlatma hatları kullanım örnekleri arasında yer alır.

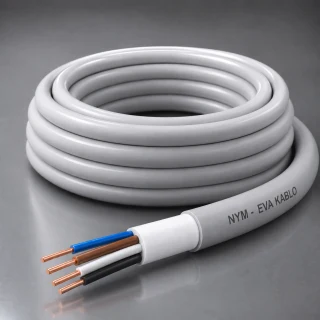

NVV (NYM) ise çok damarlı bir kablodur. Damarların PVC izolasyonuna ek olarak PVC dolgu ve PVC dış kılıf içerir. Bu yapı, birden fazla damarın tek kablo gövdesinde yönlendirilmesinin gerektiği sabit tesisat uygulamaları için değerlendirilir. Ürün kaydında konutlar, ticari binalar, atölyeler, dağıtım panoları ile sıva altı veya sıva üstü sabit tesisatlar örneklenir.
Uygulama yaklaşımı nasıl ayrılır?
H07V-U için
H07V-U, tek damarlı bir iletken çözümünün gerektiği pano ve korumalı tesisat düzenleri için ele alınabilir. Boru içindeki bina tesisatları ve sabit aydınlatma hatları ürün açıklamasında belirtilen uygulamalar arasındadır. Sürekli hareket eden veya sık bükülen bağlantılar yerine sabit ve korumalı döşemeler için tanımlanmıştır.
NVV (NYM) için
NVV (NYM), çok damarlı ve dış kılıflı yapısıyla bina içi enerji dağıtımında değerlendirilebilir. Uygun boru veya kanal sistemi içinde yönlendirilebilir. Doğrudan toprak altı veya sürekli dış ortam uygulamalarında ise ilgili koruma koşullarının sağlanması gerektiği ürün kaydında özellikle belirtilir.
Seçimde yalnızca kablo adı yeterli değildir
H07V-U’nun 450/750 V, NVV (NYM) ürününün ise 300/500 V anma gerilimine sahip olması seçimde dikkate alınacak farklardan biridir. Bununla birlikte anma gerilimi tek başına ürün seçimi için yeterli değildir. Gerekli damar sayısı, iletken kesiti, devre yükü, hat uzunluğu, gerilim düşümü, montaj yöntemi, döşeme koşulları ve yürürlükteki tesisat kuralları birlikte değerlendirilmelidir.
Her iki ürün de her ortam ve her döşeme biçimi için genel geçer biçimde uygun kabul edilmemelidir. Projedeki koruma sistemi, kablonun geçtiği güzergâh ve uygulama koşulları ayrıca incelenmelidir.
