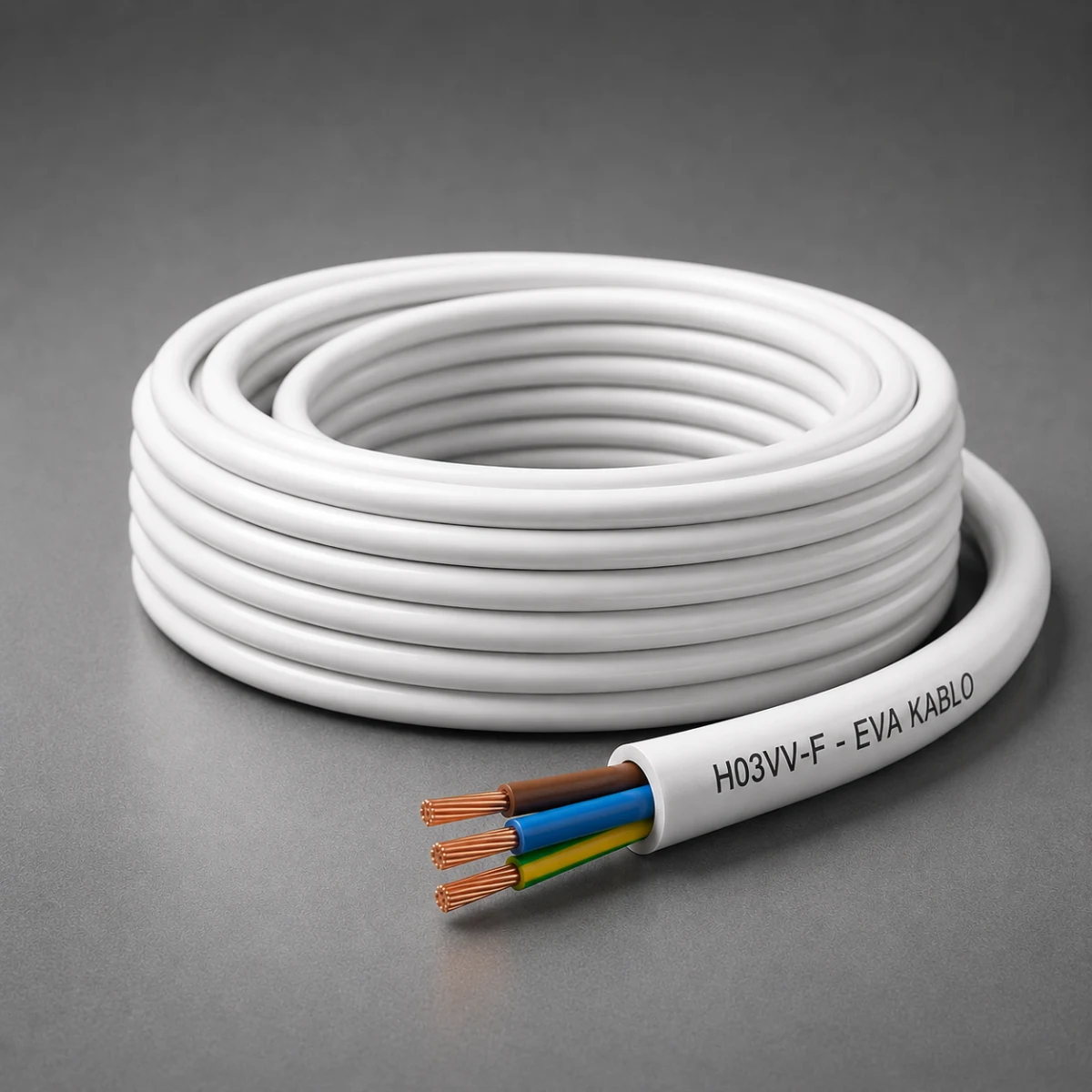

H03VV-F (Hafif Tip TTR) Kablo
H03VV-F, hafif tip TTR veya kordon kablo olarak bilinen; 300/300 V ince çok telli, PVC yalıtımlı ve PVC dış kılıflı esnek kablodur.
Teknik Özellikler
Yapı Standardı
TSE EN 50525-2-11; TSE IEC 60227; VDE 0281
İletken Yapısı
İnce Çok Telli Bakır İletken
Yalıtım
PVC izolasyon
Dış Kılıf
PVC dış kılıf
İletken Direnç Standardı
TS EN 60228
Anma Gerilimi
300/300 V
Test Gerilimi
2-2.5 kV
Minimum Bükülme Çapı
6xD
Yalıtkan
PVC(TI2)
Kılıf
PVC(TM2)
Yalıtkan Renk Standardı
TS HD 308 S2
Çalışma Sıcaklığı
70 °C
Alev Test Standardı
TS EN 60332-1-2
Kullanım Alanları
Masa lambaları, dekoratif aydınlatmalar, küçük ev aletleri ve düşük mekanik zorlanmalı hafif hizmet tipi iç mekân cihaz bağlantıları.
Hafif tip TTR veya kordon kablo olarak da bilinen H03VV-F, EVA Kablo tarafından küçük cihaz bağlantıları için üretilen 300/300 V çok damarlı esnek kablodur.
Masa lambaları, dekoratif aydınlatmalar, küçük ev aletleri ve düşük mekanik zorlanmaya maruz kalan taşınabilir cihaz bağlantılarında kullanılabilir. Ağır ekipmanlarda, yüksek sıcaklıkta veya yoğun mekanik darbeye açık ortamlarda kullanılmak üzere tasarlanmamıştır.
Damar sayısı ve iletken kesiti seçilirken cihaz gücü, akım, kablo uzunluğu ve kullanım koşulları dikkate alınmalıdır.
Masa lambaları, dekoratif aydınlatmalar, küçük ev aletleri ve düşük mekanik zorlanmaya maruz kalan taşınabilir cihaz bağlantılarında kullanılabilir. Ağır ekipmanlarda, yüksek sıcaklıkta veya yoğun mekanik darbeye açık ortamlarda kullanılmak üzere tasarlanmamıştır.
Damar sayısı ve iletken kesiti seçilirken cihaz gücü, akım, kablo uzunluğu ve kullanım koşulları dikkate alınmalıdır.
Teknik Semboller
Avrupa Uygunluğu
RoHS Uyumlu
REACH Uyumlu
+70 °C
+160 °C
Esnek Kablo
TS EN 60332-1-2
Teknik Tablolar
| Boyut ve Ağırlıklar | Elektriksel Özellikler | ||||
|---|---|---|---|---|---|
| Nominal Kesit | Dış Çap | Net Ağırlık | Standart Sevk Uzunluğu | İletken Direnci 20 °C | Akım Taşıma Kapasitesi Havada 20 °C |
| mm² | mm | kg / km | m | ohm / km | A |
| 2x0.50 | 5.20 | 35 | 100 | 39.0 | 3 |
| 2x0.75 | 5.40 | 55 | 100 | 26.0 | 6 |
| 3x0.50 | 5.60 | 45 | 100 | 39.0 | 3 |
| 3x0.75 | 5.80 | 55 | 100 | 26.0 | 6 |
| 4x0.50 | 6.10 | 56.40 | 100 | 39.0 | 3 |
| 4x0.75 | 6.30 | 66 | 100 | 26.0 | 6 |
| 5x0.50 | 6.50 | 65.50 | 100 | 39.0 | 3 |
| 5x0.75 | 6.80 | 78.50 | 100 | 26.0 | 6 |
