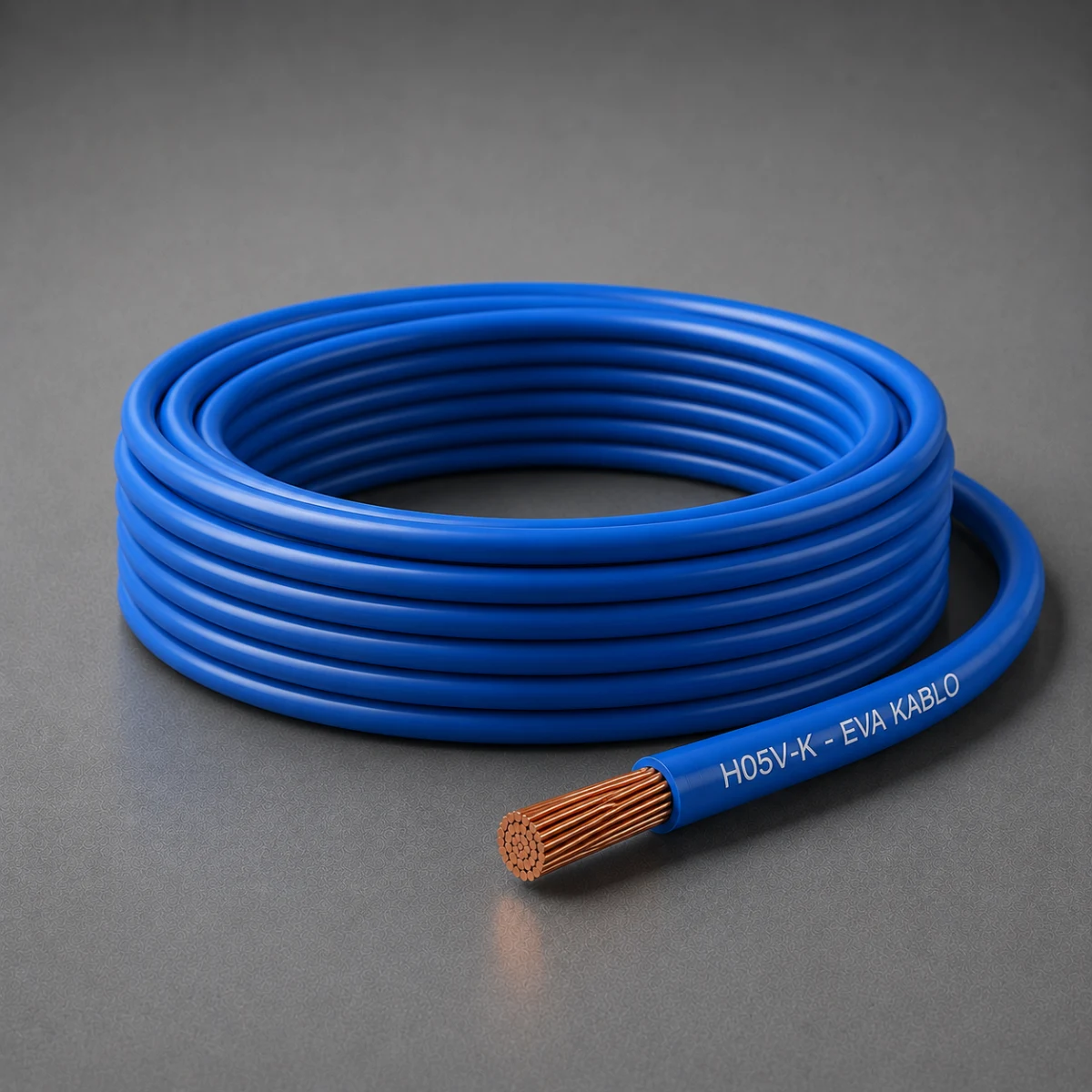

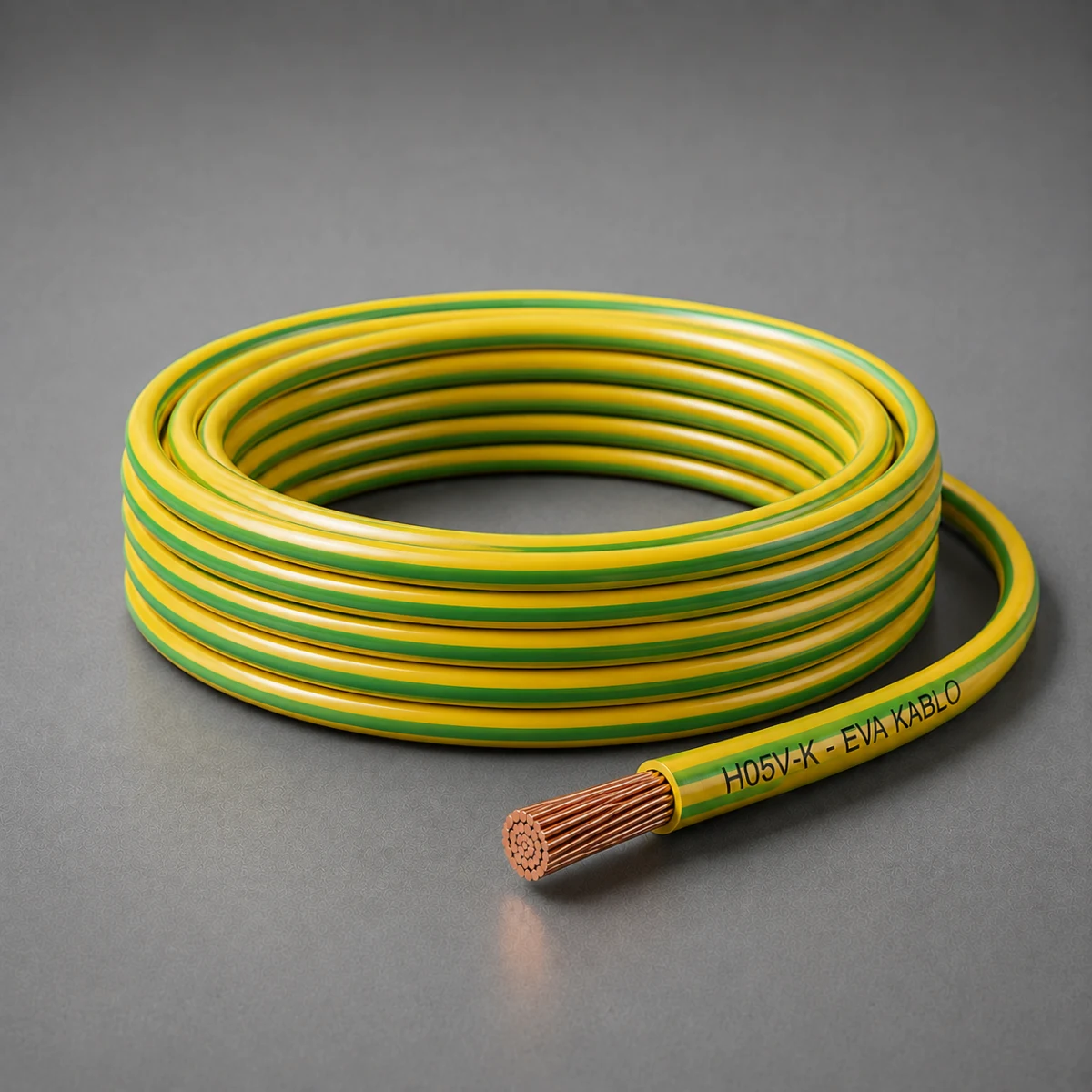

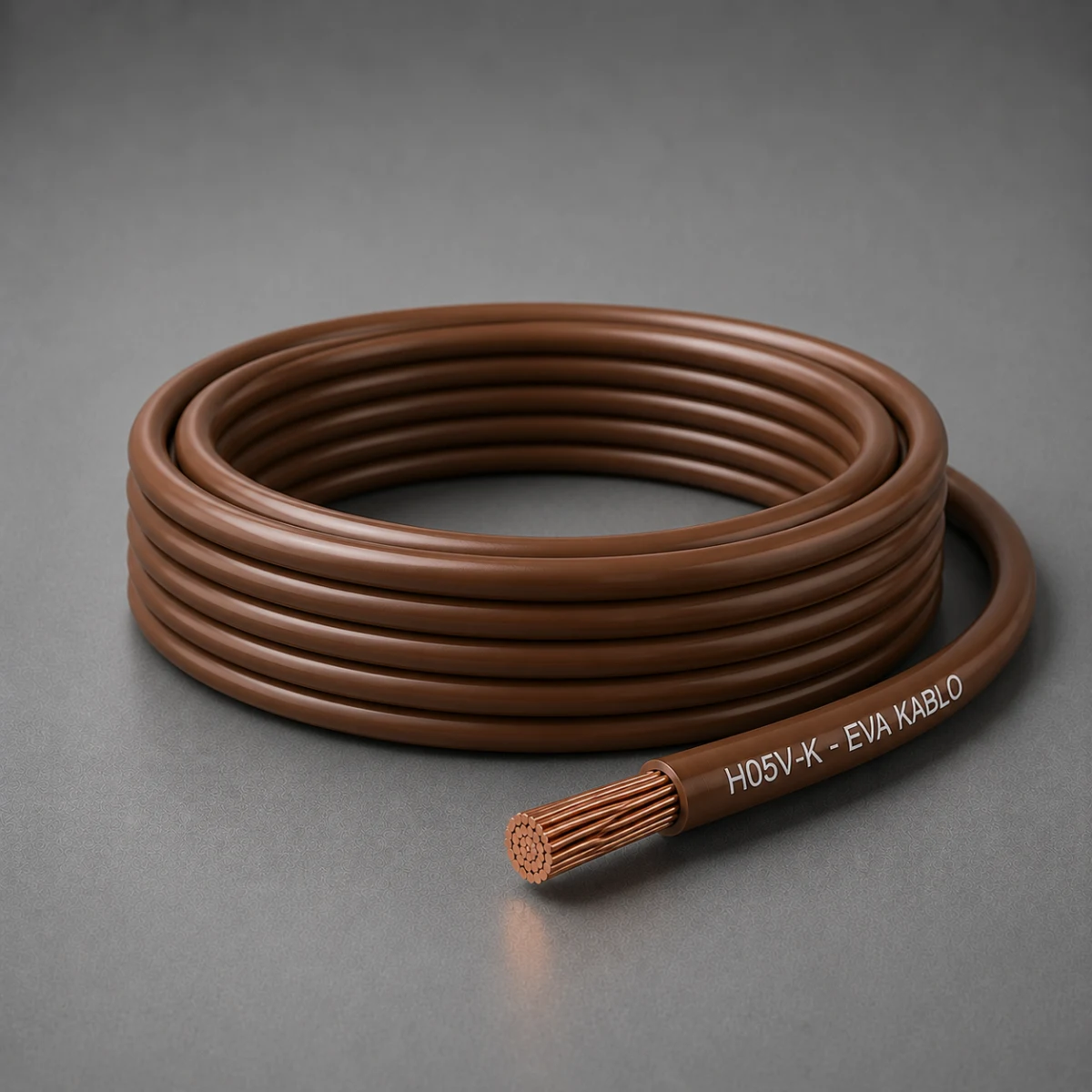

H05V-K (NYAF) Kablo

Name: H05V-K (NYAF) Kablo
Brand: Eva Kablo
SKU: H05V-K

H05V-K, piyasada NYAF kablo adıyla bilinen; 300/500 V ince çok telli bakır iletkenli, PVC yalıtımlı ve esnek harmonize kablodur.

Teknik Özellikler

Yapı Standardı

TSE EN 50525-2-31; TSE IEC 60227; VDE 0281

İletken Yapısı

İnce Çok Telli İletken

Yalıtım

PVC

İletken Direnç Standardı

TS EN 60228

Anma Gerilimi

300/500 V

Test Gerilimi

2-2.5 kV

Minimum Bükülme Çapı

6xD

Yalıtkan

PVC(TI1)

Yalıtkan Renk Standardı

TS 9758

Çalışma Sıcaklığı

70 °C

Alev Test Standardı

TS EN 60332-1-2

Kullanım Alanları

Kumanda ve otomasyon panoları, elektronik cihaz iç bağlantıları, aydınlatma ekipmanları ve dar alanda bükülgen iletken gereken korumalı sabit sistemler.

Piyasada NYAF kablo olarak bilinen H05V-K, EVA Kablo tarafından dar pano ve cihaz bağlantıları için ince çok telli bakır iletkenle üretilen 300/500 V esnek kablodur.

Kumanda panoları, elektronik cihazların iç bağlantıları, aydınlatma ekipmanları ve mekanik zorlanmanın sınırlı olduğu korumalı sistemlerde kullanılabilir. Bağlantı uçlarında uygun yüksük ve terminal ekipmanı kullanılması, ince tellerin düzenli ve güvenli biçimde sonlandırılmasına yardımcı olur.

H05V-K ürün seçimi sırasında kesit, akım ihtiyacı, çalışma sıcaklığı ve döşeme koşulları değerlendirilmelidir.

Teknik Semboller

Avrupa Uygunluğu

RoHS Uyumlu

REACH Uyumlu

+70 °C

Maks. Çalışma Sıcaklığı

+160 °C

Kısa Devre Sıcaklığı / Max. 5sn

Esnek Kablo

TS EN 60332-1-2

Alev Testi Standartı

Teknik Tablolar

Boyut ve Ağırlıklar				Elektriksel Özellikler
Nominal Kesit	Dış Çap	Net Ağırlık	Standart Sevk Uzunluğu	İletken Direnci 20 °C	Akım Taşıma Kapasitesi Toprakta 30 °C	Akım Taşıma Kapasitesi Havada 20 °C
mm²	mm	kg / km	m	ohm / km	A	A
0.50	2.1	9	100	39.0	-	11
0.75	2.3	11	100	26.0	-	16
1.00	2.5	14	100	19.5	11	20
