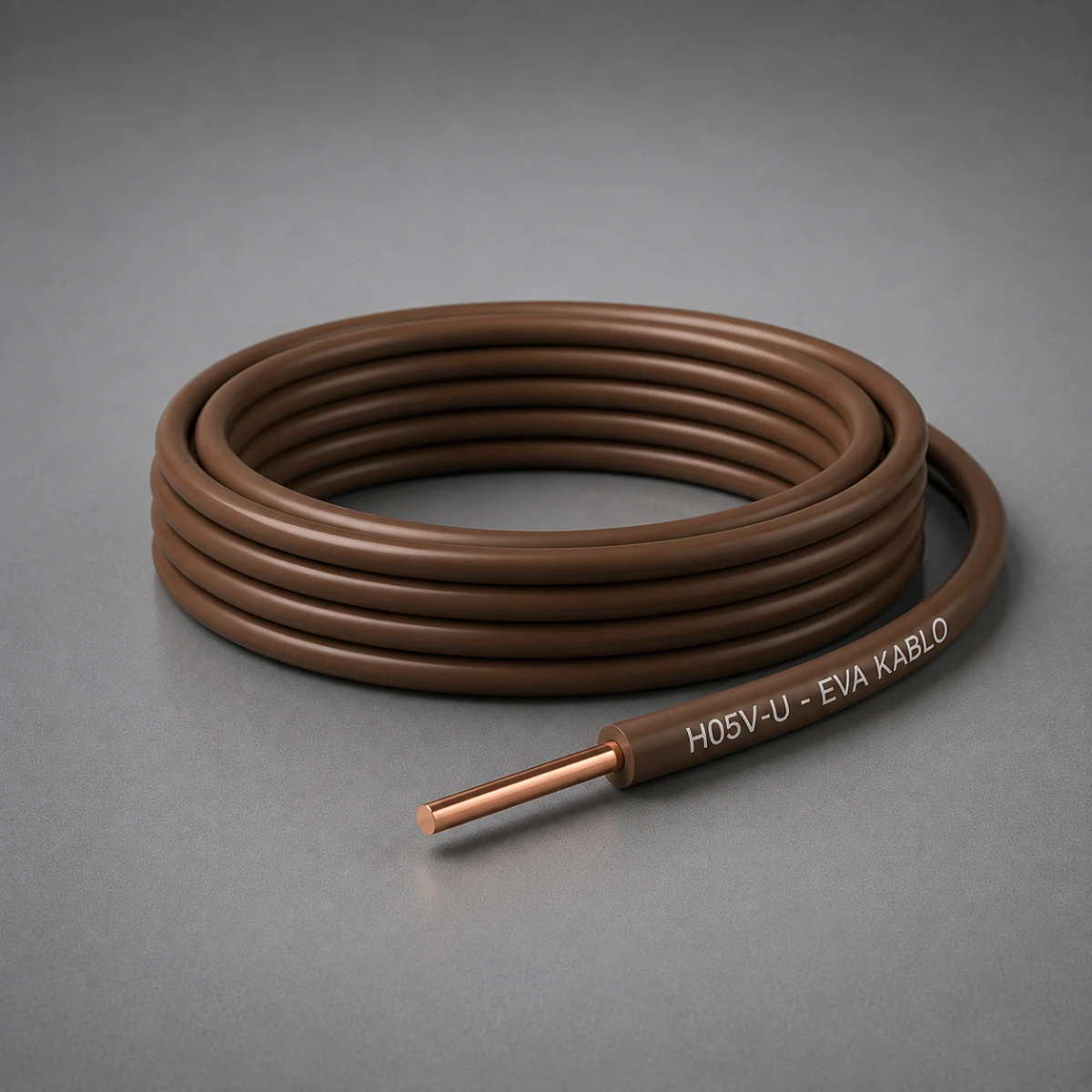

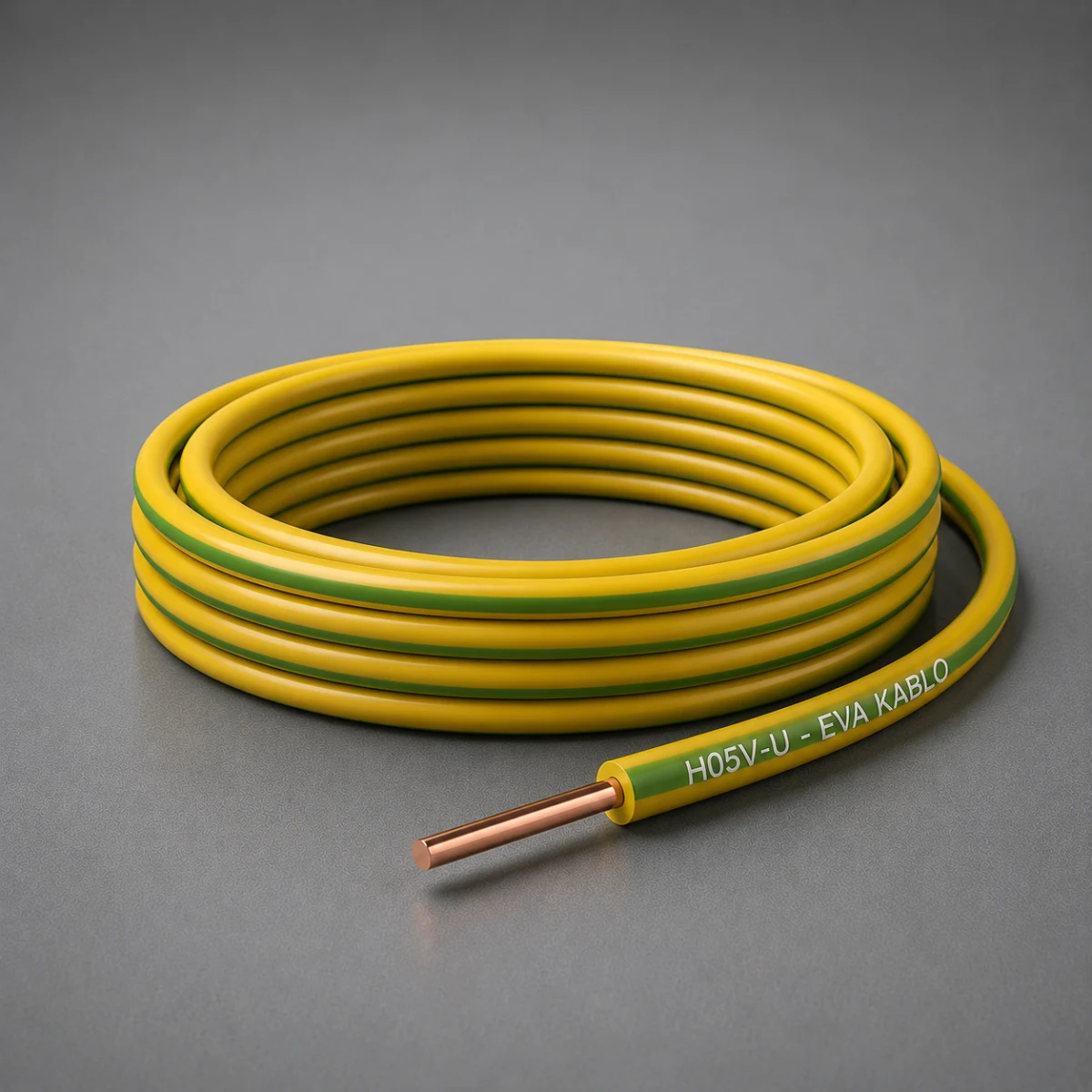

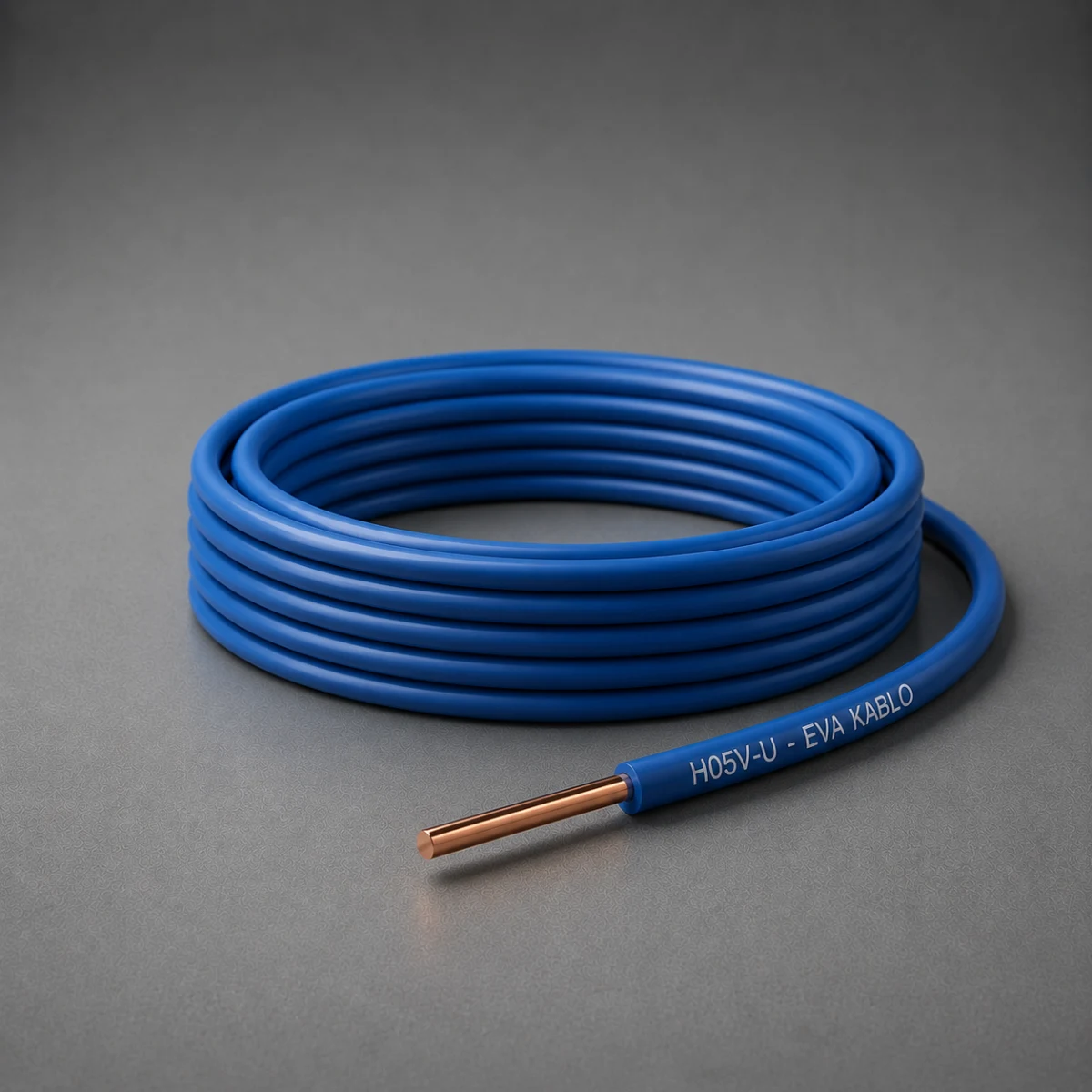

H05V-U (NYA) Kablo

Name: H05V-U (NYA) Kablo
Brand: Eva Kablo
SKU: H05V-U

H05V-U, piyasada NYA kablo adıyla bilinen; 300/500 V sabit tesisatlar için tek telli bakır iletkenli ve PVC yalıtımlı harmonize kablodur.

Teknik Özellikler

Yapı Standardı

TSE EN 50525-2-31; TSE IEC 60227; VDE 0281

İletken Yapısı

Tek Telli Bakır İletken

Yalıtım

PVC

İletken Direnç Standardı

TS EN 60228

Anma Gerilimi

300/500 V

Test Gerilimi

2-2.5 kV

Minimum Bükülme Çapı

6xD, 12xD

Yalıtkan

PVC(TI1)

Yalıtkan Renk Standardı

TS 9758

Çalışma Sıcaklığı

70 °C

Alev Test Standardı

TS EN 60332-1-2

Kullanım Alanları

Kuru ve kapalı alanlardaki boru içi sabit tesisatlar, dağıtım ve kumanda panoları, sıva altı veya sıva üstü korumalı hatlar ve sabit aydınlatma devreleri.

Piyasada NYA kablo adıyla bilinen H05V-U, EVA Kablo tarafından 300/500 V sabit elektrik tesisatları için üretilen tek telli bakır iletkenli ve PVC yalıtımlı harmonize kablodur.

Konut, ofis ve ticari yapılardaki boru içi hatlarda; dağıtım panoları, kumanda panoları ve sabit aydınlatma devrelerinde kullanılabilir. Hareketli bağlantılar için değil, mekanik zorlanmanın sınırlı olduğu kapalı ve kuru ortamlardaki sabit döşemeler için uygundur.

Farklı kesit ve yalıtım rengi seçenekleri, devrelerin işlevlerine göre ayrılmasını kolaylaştırır. Kesit seçimi yapılırken devrenin akımı, döşeme yöntemi, ortam sıcaklığı ve ilgili tesisat kuralları birlikte değerlendirilmelidir.

Teknik Semboller

Avrupa Uygunluğu

RoHS Uyumlu

REACH Uyumlu

+70 °C

Maks. Çalışma Sıcaklığı

+160 °C

Kısa Devre Sıcaklığı / Max. 5sn

TS EN 60332-1-2

Alev Testi Standartı

Teknik Tablolar

Boyut ve Ağırlıklar				Elektriksel Özellikler
Nominal Kesit	Dış Çap	Net Ağırlık	Standart Sevk Uzunluğu	İletken Direnci 20 °C	Akım Taşıma Kapasitesi Toprakta 30 °C	Akım Taşıma Kapasitesi Havada 20 °C
mm²	mm	kg / km	m	ohm / km	A	A
0.50	2.1	8	100	36.0	-	12
0.75	2.3	11	100	24.5	-	15
1.00	2.5	14	100	12.1	11	19
