H05V-U, H05V-R ve H05V-K Karşılaştırması: NYA ve NYAF Kablo Farkları
H05V-U (NYA), H05V-R (çok telli NYA) ve H05V-K (NYAF) kabloları; iletken yapısı, kullanım alanı, kesit, direnç ve akım taşıma değerleriyle karşılaştırın.
Teknik Karşılaştırma
 |  |  | |
|---|---|---|---|
| Teknik Özellik | H05V-U | H05V-R | H05V-K |
| Piyasa adı | NYA Kablo | Çok Telli NYA Kablo | NYAF Kablo |
| Anma gerilimi | 300/500 V | 300/500 V | 300/500 V |
| İletken yapısı | Tek telli bakır iletken (U) | Bükülü çok telli bakır iletken (R) | İnce çok telli bakır iletken (K) |
| Esneklik ve temel kullanım | Korumalı sabit tesisat ve boru içi hatlar | Daha kolay şekillendirilen korumalı sabit tesisat ve pano bağlantıları | Esneklik gereken pano, cihaz ve ekipman içi korumalı bağlantılar |
| Yalıtım | PVC (TI1) | PVC (TI1) | PVC (TI1) |
| İletken direnç standardı | TS EN 60228 | TS EN 60228 | TS EN 60228 |
| Yalıtım direnç standardı | TS 9758 | TS 9758 | TS 9758 |
| Akım taşıma kapasitesi standardı | VDE 0100-430 | VDE 0100-430 | VDE 0100-430 |
| Test gerilimi | 1,5–2 kV | 1,5–2 kV | 1,5–2 kV |
| Minimum bükülme çapı | 6×D / 12×D | 6×D / 12×D | 6×D |
| Çalışma sıcaklığı | 70 °C | 70 °C | 70 °C |
| Alev test standardı | TS EN 60332-1-2 | TS EN 60332-1-2 | TS EN 60332-1-2 |
| Kayıtlı kesit seçenekleri | 0,50 / 0,75 / 1,00 mm² | 0,50 / 0,75 / 1,00 mm² | 0,50 / 0,75 / 1,00 mm² |
| Dış çap (kesit sırasıyla) | 2,1 / 2,3 / 2,5 mm | 2,1 / 2,3 / 2,5 mm | 2,1 / 2,3 / 2,5 mm |
| Net ağırlık (kesit sırasıyla) | 8 / 11 / 14 kg/km | 8 / 11 / 14 kg/km | 9 / 11 / 14 kg/km |
| DC iletken direnci (kesit sırasıyla) | 36,0 / 24,5 / 12,1 Ω/km | 36,0 / 24,5 / 12,1 Ω/km | 39,0 / 26,0 / 19,5 Ω/km |
| Havada akım taşıma kapasitesi (kesit sırasıyla) | 9 / 15 / 19 A | 9 / 15 / 19 A | 11 / 16 / 20 A |
| Standart sevk uzunluğu | 100 m | 100 m | 100 m |
H05V-U, H05V-R ve H05V-K; 300/500 V anma gerilimli, PVC yalıtımlı ve bakır iletkenli harmonize kablolardır. Üç ürünün gerilim ve yalıtım sınıfı aynı olsa da iletken yapıları farklıdır. Bu fark kablonun biçimlendirme kolaylığını, bağlantı yöntemini ve uygun kullanım alanını doğrudan etkiler.

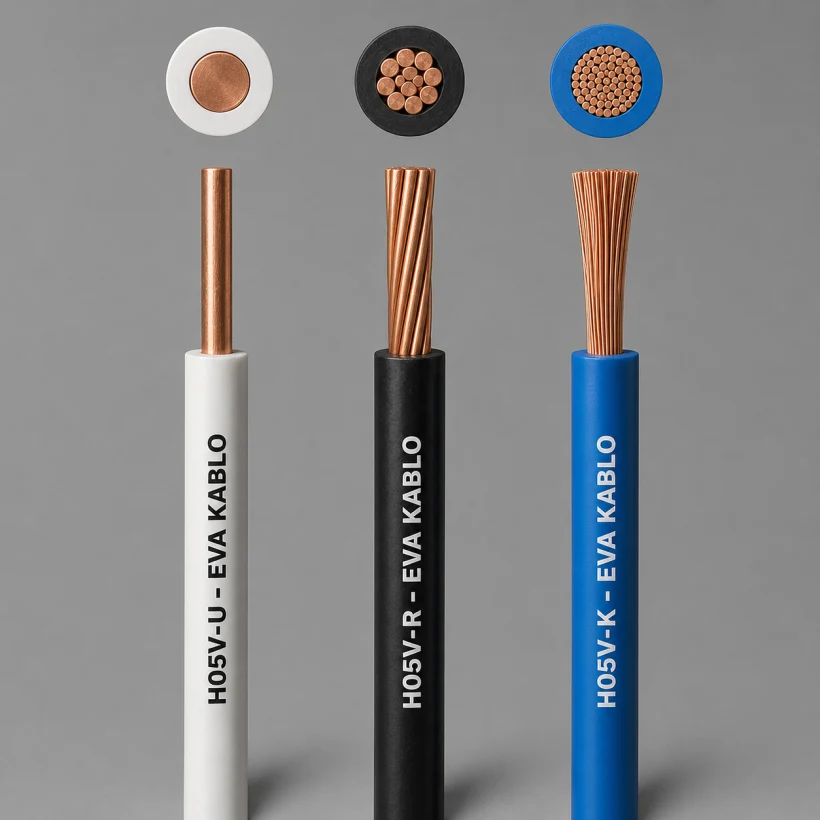

H05V-U, H05V-R ve H05V-K arasındaki temel fark
Kodun sonundaki harf iletken yapısını belirtir. U, tek telli bakır iletkeni; R, bükülü çok telli bakır iletkeni; K ise ince çok telli ve daha esnek bakır iletkeni ifade eder. Bu nedenle aynı kesitte olsalar bile ürünler yalnızca adları değiştirilerek birbirinin yerine kullanılmamalıdır.
- H05V-U (NYA): Tek telli yapısı sayesinde biçimini korur; boru içi hatlar, dağıtım panoları ve mekanik zorlanmanın sınırlı olduğu korumalı sabit tesisatlar için değerlendirilir.

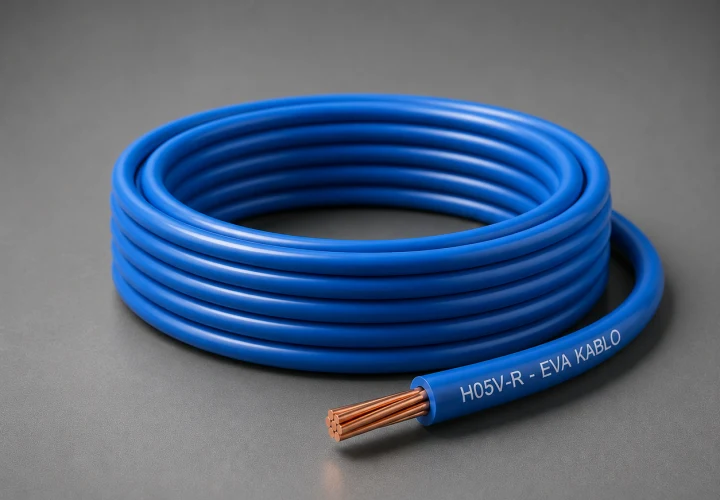

- H05V-R (Çok Telli NYA): Bükülü çok telli iletkeni, H05V-U’ya göre döşeme ve şekillendirme kolaylığı sağlar. Korumalı sabit tesisatlar, pano ve şalt bağlantılarında kullanılabilir.
- H05V-K (NYAF): İnce çok telli iletken yapısıyla üç ürün arasındaki en esnek seçenektir. Kumanda panoları, elektronik cihazlar ve ekipman içindeki korumalı bağlantılarda uygun terminal veya yüksükle kullanılır.
Ortak teknik özellikler
Üç ürün de 300/500 V anma gerilimine, PVC (TI1) yalıtıma ve 70 °C çalışma sıcaklığına sahiptir. İletken direnç standardı TS EN 60228, yalıtım direnç standardı TS 9758, akım taşıma kapasitesi standardı VDE 0100-430 ve alev test standardı TS EN 60332-1-2 olarak kayıtlıdır. Test gerilimi 1,5–2 kV’tur.
Kesit ve elektriksel değerler nasıl okunmalı?
Aşağıdaki karşılaştırmada kesit, dış çap, ağırlık, DC iletken direnci ve havada akım taşıma değerleri ürünlerin kayıtlı teknik tablolarından alınmıştır. Eğik çizgiyle ayrılan değerler sırasıyla 0,50 / 0,75 / 1,00 mm² kesitlere karşılık gelir. Örneğin H05V-U için 9 / 15 / 19 A ifadesi; 0,50 mm² için 9 A, 0,75 mm² için 15 A ve 1,00 mm² için 19 A anlamındadır.
Hangi kablo seçilmeli?
Seçim yalnızca “NYA” veya “NYAF” piyasa adına göre yapılmamalıdır. Montajın sabit ya da esneklik gerektiren yapısı, terminal tipi, kesit, yük akımı, ortam sıcaklığı, döşeme biçimi ve proje standardı birlikte değerlendirilmelidir. Özellikle H05V-K gibi ince çok telli iletkenlerde bağlantı noktasına uygun yüksük ve terminal kullanımı önemlidir. Nihai ürün ve kesit seçimi yetkin bir elektrik uzmanı tarafından proje koşullarına göre doğrulanmalıdır.
