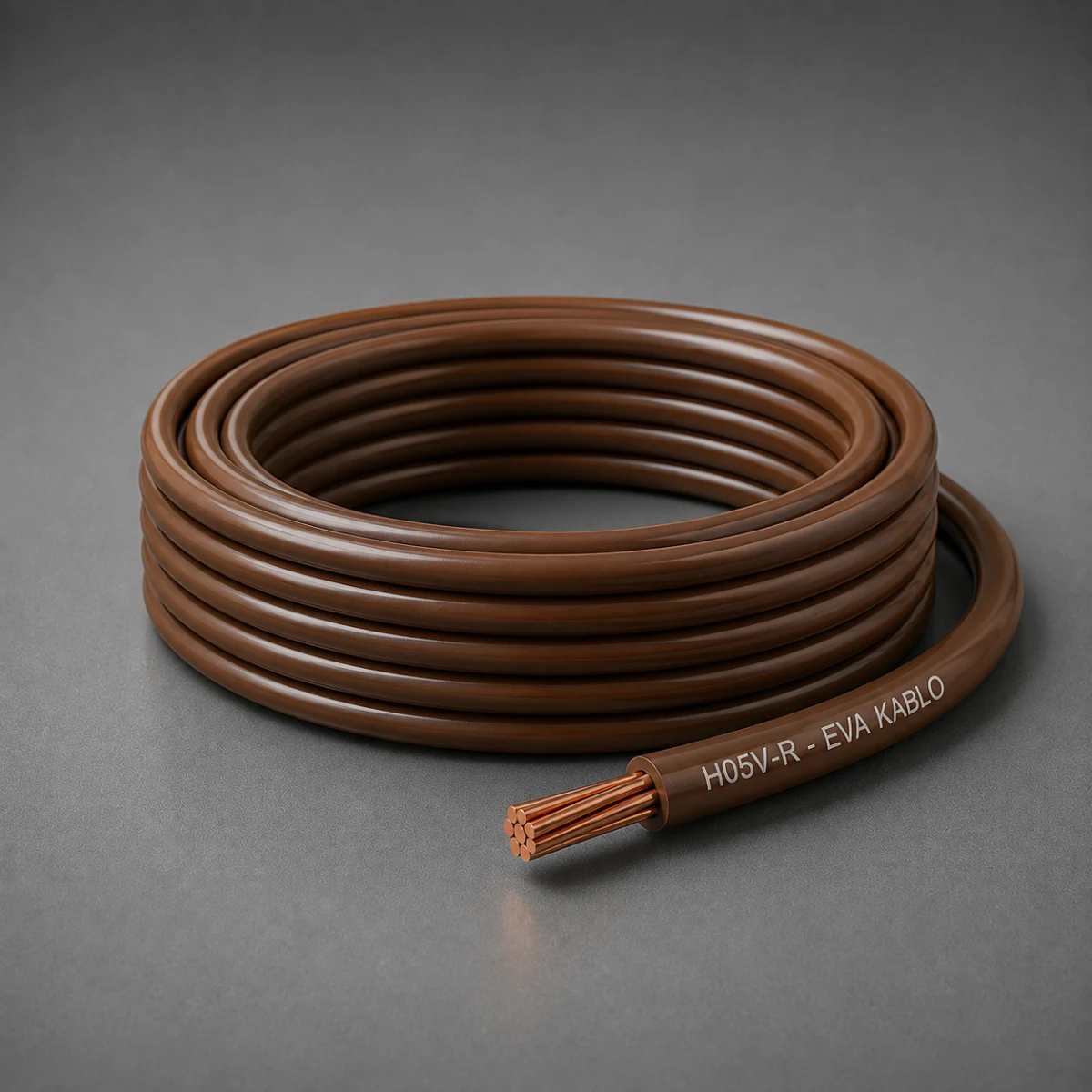

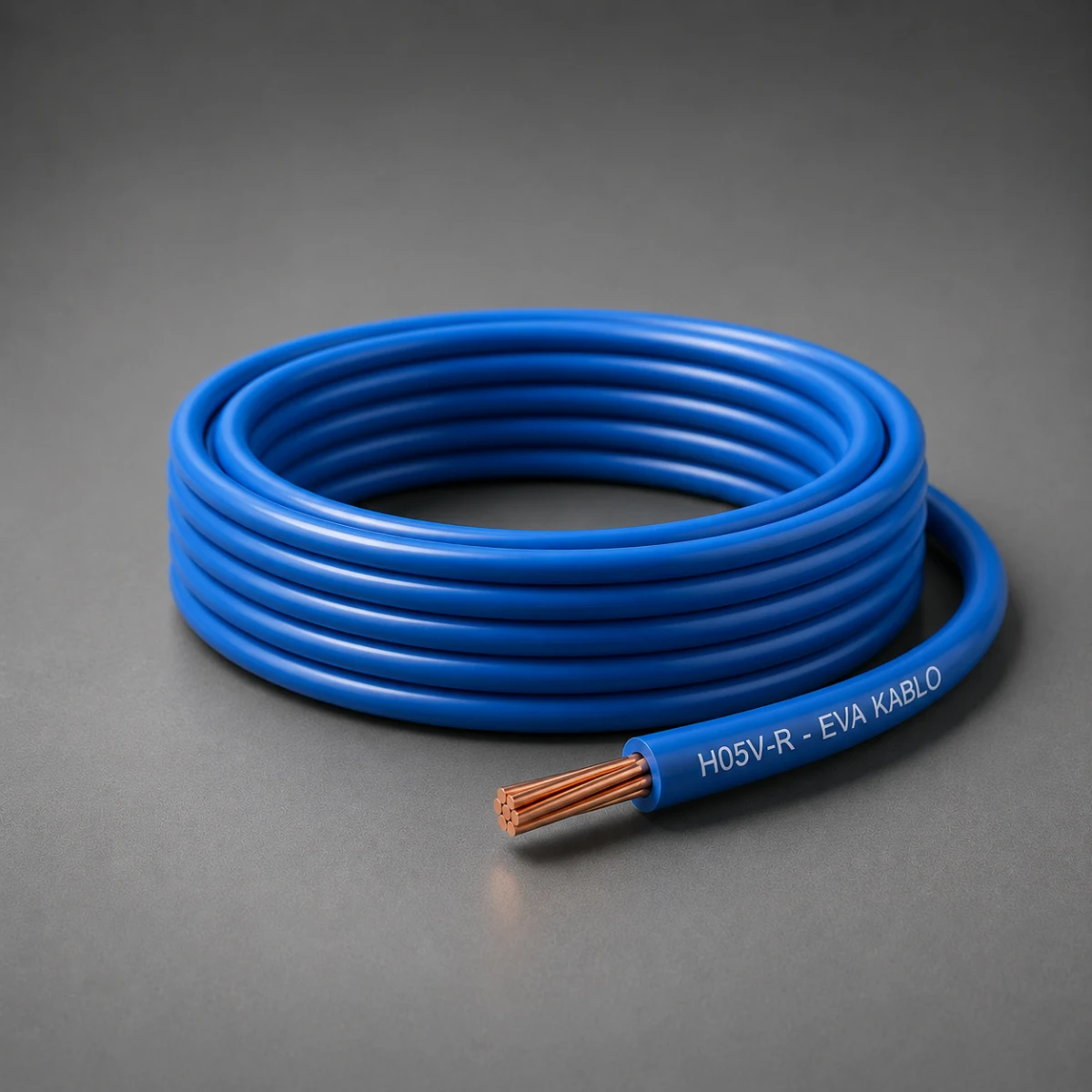

H05V-R (Çok Telli NYA) Kablo
H05V-R, çok telli NYA kablo olarak anılan; 300/500 V sabit tesisatlar için bükülü bakır iletkenli ve PVC yalıtımlı harmonize kablodur.
Teknik Özellikler
Yapı Standardı
TS EN 50525-2-31; TSE IEC 60227; VDE 0281
İletken Yapısı
Çok Telli Bakır İletken
Yalıtım
PVC
İletken Direnç Standardı
TS EN 60228
Anma Gerilimi
300/500 V
Test Gerilimi
2-2.5 kV
Minimum Bükülme Çapı
6xD, 12xD
Yalıtkan
PVC(TI1)
Yalıtkan Renk Standardı
TS 9758
Çalışma Sıcaklığı
70 °C
Alev Test Standardı
TS EN 60332-1-2
Kullanım Alanları
Kuru ve kapalı ortamlardaki sabit boru tesisatları, dağıtım ve kumanda panoları, şalt sistemleri ve şekillendirme kolaylığı gereken sabit bağlantılar.
H05V-R, piyasada çok telli NYA kablo olarak da anılan, EVA Kablo üretimi 300/500 V bükülü bakır iletkenli sabit tesisat kablosudur.
Korumalı boru sistemleri, elektrik dağıtım ve kumanda panoları, şalt tesisleri ve sabit aydınlatma bağlantılarında kullanılabilir. Yapısı bükülmeyi kolaylaştırsa da H05V-K gibi ince çok telli esnek kabloların yerine hareketli sistemlerde kullanılmamalıdır.
Kesit ve renk seçimi yapılırken akım taşıma ihtiyacı, bağlantı ekipmanı, döşeme yöntemi ve tesisatın çalışma koşulları dikkate alınmalıdır.
Korumalı boru sistemleri, elektrik dağıtım ve kumanda panoları, şalt tesisleri ve sabit aydınlatma bağlantılarında kullanılabilir. Yapısı bükülmeyi kolaylaştırsa da H05V-K gibi ince çok telli esnek kabloların yerine hareketli sistemlerde kullanılmamalıdır.
Kesit ve renk seçimi yapılırken akım taşıma ihtiyacı, bağlantı ekipmanı, döşeme yöntemi ve tesisatın çalışma koşulları dikkate alınmalıdır.
Teknik Semboller
Avrupa Uygunluğu
RoHS Uyumlu
REACH Uyumlu
+70 °C
+160 °C
TS EN 60332-1-2
Teknik Tablolar
| Boyut ve Ağırlıklar | Elektriksel Özellikler | |||||
|---|---|---|---|---|---|---|
| Nominal Kesit | Dış Çap | Net Ağırlık | Standart Sevk Uzunluğu | İletken Direnci 20 °C | Akım Taşıma Kapasitesi Toprakta 30 °C | Akım Taşıma Kapasitesi Havada 20 °C |
| mm² | mm | kg / km | m | ohm / km | A | A |
| 0.50 | 2.1 | 8 | 100 | 36.0 | - | 9 |
| 0.75 | 2.3 | 11 | 100 | 24.5 | - | 15 |
| 1.00 | 2.5 | 14 | 100 | 12.1 | 11 | 19 |
