Kablo
H07V-K (NYAF) Kablo

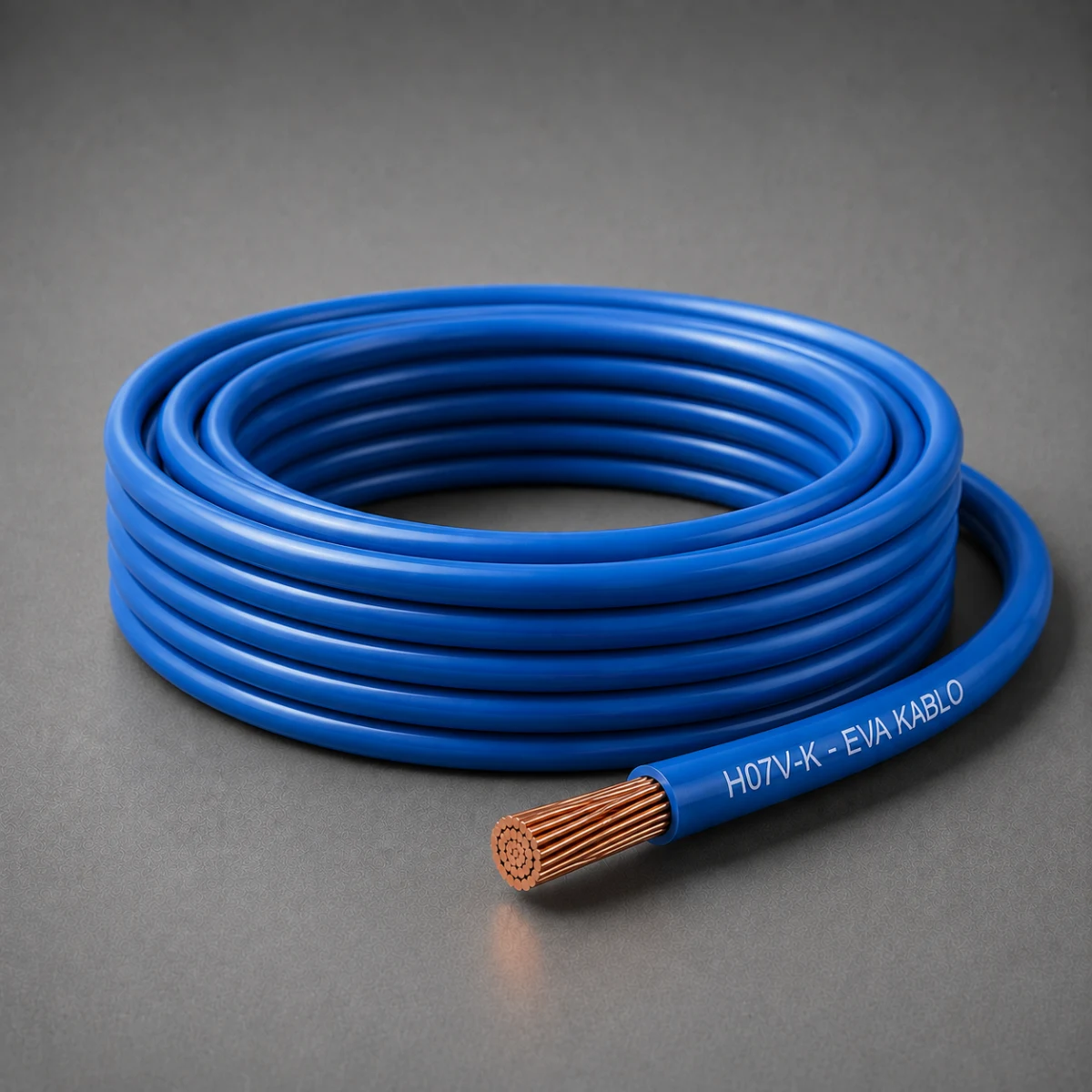

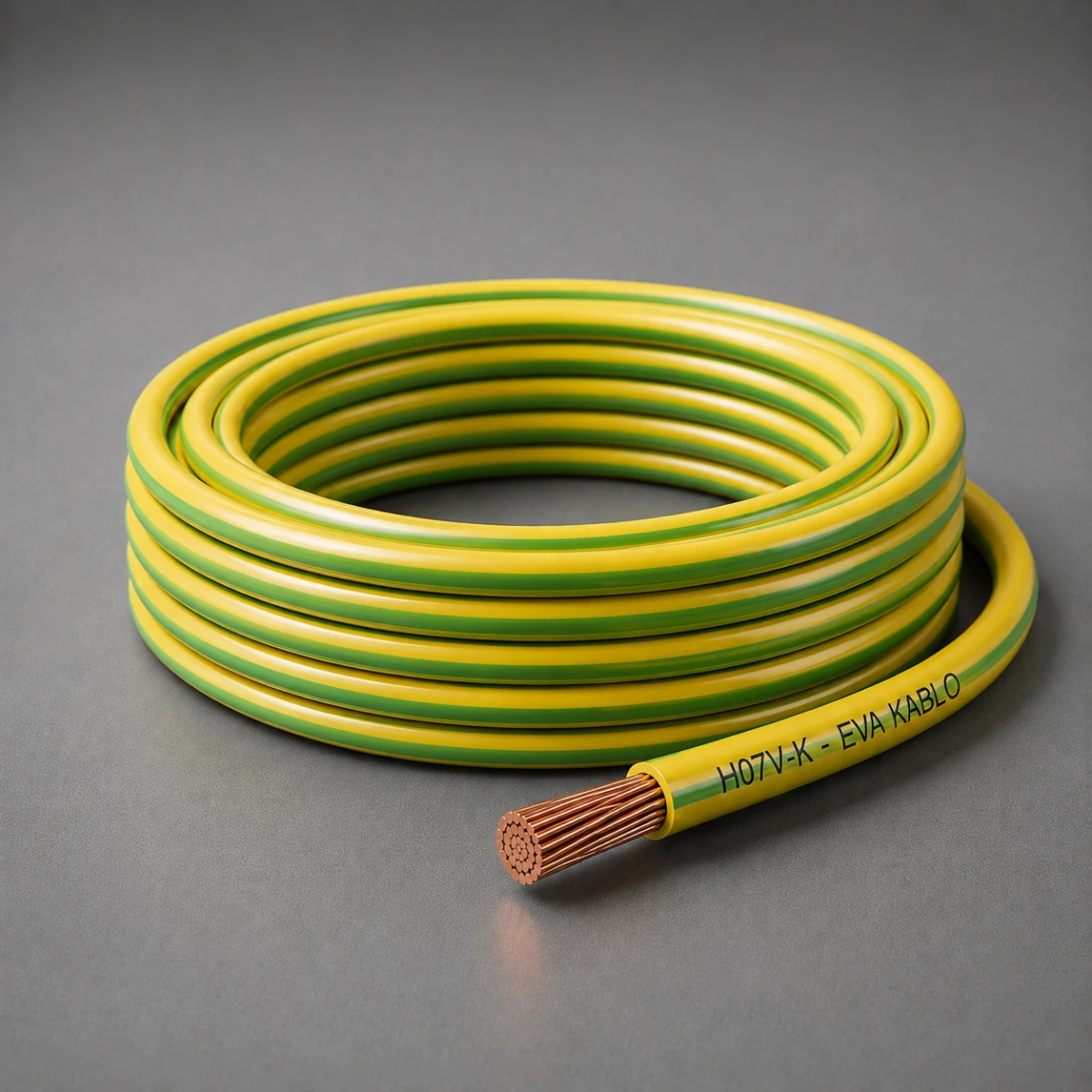

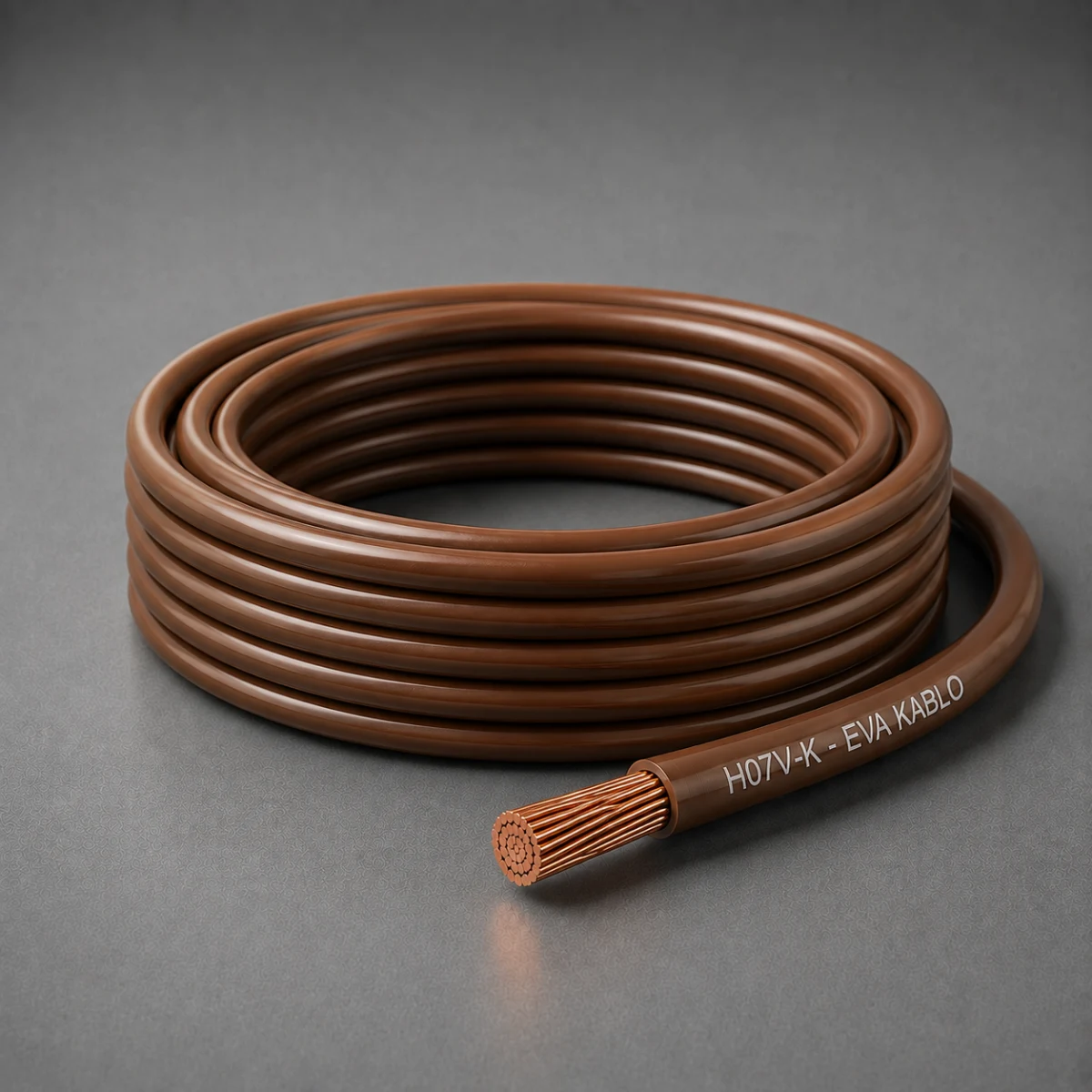

H07V-K, NYAF kablo olarak bilinen; 450/750 V ince çok telli bakır iletkenli, PVC yalıtımlı ve yüksek bükülgenliğe sahip harmonize kablodur.
Teknik Özellikler
Yapı Standardı
TSE EN 50525-2-31; TSE IEC 60227; VDE 0281
İletken Yapısı
İnce Çok Telli İletken
Yalıtım
PVC
İletken Direnç Standardı
TS EN 60228
Anma Gerilimi
450/750 V
Test Gerilimi
2-2.5 kV
Minimum Bükülme Çapı
6xD
Yalıtkan
PVC(TI1)
Yalıtkan Renk Standardı
TS 9758
Çalışma Sıcaklığı
70 °C
Alev Test Standardı
TS EN 60332-1-2
Kullanım Alanları
Dağıtım ve kumanda panoları, şalt ekipmanları, makine içi korumalı bağlantılar ve 450/750 V sınıfında esnek montaj gereken sabit hatlar.
NYAF kablo ailesindeki H07V-K, EVA Kablo tarafından 450/750 V pano ve şalt bağlantıları için ince çok telli bakır iletkenle üretilen esnek kablodur.
Dağıtım ve kumanda panoları, şalt cihazları, makine içi korumalı bağlantılar ve montaj sırasında esneklik gereken sabit sistemlerde kullanılabilir. Kablo sürekli mekanik zorlanmaya açık dış ortam uygulamalarından korunmalı ve ince teller uygun bağlantı elemanlarıyla sonlandırılmalıdır.
Kesit seçiminde akım kapasitesi, döşeme biçimi, sıcaklık ve gerilim düşümü dikkate alınmalıdır.
Dağıtım ve kumanda panoları, şalt cihazları, makine içi korumalı bağlantılar ve montaj sırasında esneklik gereken sabit sistemlerde kullanılabilir. Kablo sürekli mekanik zorlanmaya açık dış ortam uygulamalarından korunmalı ve ince teller uygun bağlantı elemanlarıyla sonlandırılmalıdır.
Kesit seçiminde akım kapasitesi, döşeme biçimi, sıcaklık ve gerilim düşümü dikkate alınmalıdır.
Teknik Semboller
Avrupa Uygunluğu
RoHS Uyumlu
REACH Uyumlu
+70 °C
+160 °C
Esnek Kablo
TS EN 60332-1-2
Teknik Tablolar
| Boyut ve Ağırlıklar | Elektriksel Özellikler | |||||
|---|---|---|---|---|---|---|
| Nominal Kesit | Dış Çap | Net Ağırlık | Standart Sevk Uzunluğu | İletken Direnci 20 °C | Akım Taşıma Kapasitesi Toprakta 30 °C | Akım Taşıma Kapasitesi Havada 20 °C |
| mm² | mm | kg / km | m | ohm / km | A | A |
| 1.50 | 3.0 | 20 | 100 | 13.3 | 15 | 24 |
| 2.50 | 3.6 | 32 | 100 | 7.98 | 20 | 32 |
| 4 | 4.2 | 50 | 100 | 4.95 | 25 | 42 |
| 6 | 4.8 | 70 | 100 | 3.30 | 33 | 54 |
| 10 | 6.5 | 115 | 100 | 1.91 | 45 | 73 |
| 16 | 8.0 | 175 | 100 | 1.21 | 61 | 98 |
| 25 | 10.0 | 270 | 1000 | 0.780 | 83 | 129 |
| 35 | 11.0 | 370 | 1000 | 0.554 | 103 | 158 |
| 50 | 13.5 | 525 | 1000 | 0.386 | 132 | 198 |
| 70 | 15.0 | 700 | 1000 | 0.272 | 165 | 245 |
| 95 | 17.5 | 970 | 1000 | 0.206 | 197 | 292 |
| 120 | 19.5 | 1200 | 1000 | 0.161 | 235 | 344 |
| 150 | 22.0 | 1500 | 1000 | 0.129 | - | 391 |
| 185 | 24.0 | 1860 | 1000 | 0.106 | - | 448 |
| 240 | 27.5 | 2400 | 1000 | 0.0801 | - | 528 |
