H07V-U, H07V-R ve H07V-K Karşılaştırması
H07V-U, H07V-R ve H07V-K; 450/750 V PVC yalıtımlı harmonize kablolarda iletken yapısı, kesit aralığı ve kayıtlı kullanım bilgileri bakımından karşılaştırılır.
Teknik Karşılaştırma
 |  |  | |
|---|---|---|---|
| Teknik Özellik | H07V-U — NYA Kablo | H07V-K — NYAF Kablo | H07V-R — Çok Telli NYA Kablo |
| Harmonize kod | H07V-U | H07V-R | H07V-K |
| İletken yapısı | Tek Telli Bakır İletken | Çok Telli Bakır İletken | İnce Çok Telli İletken |
| Yalıtım | PVC | PVC | PVC |
| Yalıtkan | PVC(TI1) | PVC(TI1) | PVC(TI1) |
| Anma gerilimi | 450/750 V | 450/750 V | 450/750 V |
| Test gerilimi | 2-2.5 kV | 2-2.5 kV | 2-2.5 kV |
| Çalışma sıcaklığı | 70 °C | 70 °C | 70 °C |
| Minimum bükülme çapı | 6xD, 12xD | 6xD, 12xD | 6xD |
| Yapı standardı | TSE EN 50525-2-31; TSE IEC 60227; VDE 0281 | TS EN 50525-2-31; TSE IEC 60227; VDE 0281 | TSE EN 50525-2-31; TSE IEC 60227; VDE 0281 |
| İletken direnç standardı | TS EN 60228 | TS EN 60228 | TS EN 60228 |
| Yalıtkan renk standardı | TS 9758 | TS 9758 | TS 9758 |
| Alev test standardı | TS EN 60332-1-2 | TS EN 60332-1-2 | TS EN 60332-1-2 |
| Kayıtlı kesit kapsamı | 1.50–16 mm² | 1.5–500 mm² | 1.50–240 mm² |
| Kayıtlı kullanım bilgisi | Pano ve korumalı bina tesisatları; ana dağıtım panoları, şalt ve kumanda cihazları, boru içi tesisatlar, sabit aydınlatma hatları | Ana dağıtım panoları, şalt sistemleri, kontrol panoları ve bina içi korumalı sabit hatlar | Dağıtım ve kumanda panoları, şalt cihazları, makine içi korumalı bağlantılar ve montaj sırasında esneklik gereken sabit sistemler |
| Kayıtlı kullanım notu | Sabit ve korumalı döşemeler için belirtilmiştir; sürekli hareket eden veya sık bükülen bağlantılar için belirtilmemiştir. | Montaj sonrasında sabit kalan tesisatlar için belirtilmiştir; sürekli hareket veya tekrarlanan bükülme bulunan sistemler için belirtilmemiştir. | İnce teller uygun bağlantı elemanlarıyla sonlandırılmalıdır; sürekli mekanik zorlanmaya açık dış ortam uygulamalarından korunmalıdır. |
H07V-U, H07V-R ve H07V-K; 450/750 V anma gerilimli, PVC yalıtımlı harmonize kablolardır. Üç ürün arasındaki temel karar noktası, bakır iletkenin yapısıdır: H07V-U tek telli, H07V-R çok telli ve H07V-K ince çok telli iletkene sahiptir. Bu fark; kablonun yönlendirilmesi, pano içi montaj yaklaşımı ve kayıtlı kullanım bilgilerinin değerlendirilmesinde önem taşır.
Bu karşılaştırma yalnızca H07V-U, H07V-R ve H07V-K ürün ailesine aittir. Ürünler birbirinin doğrudan ikamesi olarak değerlendirilmemeli; kesit, döşeme koşulları, terminal tipi, hat uzunluğu, gerilim düşümü ve geçerli standartlar proje bazında birlikte ele alınmalıdır.
İletken yapısına göre temel farklar

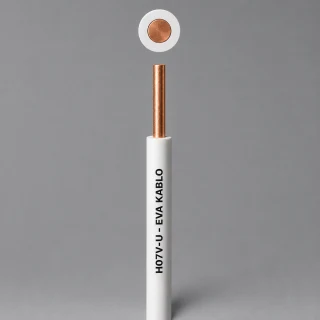

H07V-U: tek telli bakır iletken
H07V-U, tek telli bakır iletken ve PVC yalıtım yapısındadır. Kayıtlı kullanım bilgilerine göre pano, korumalı bina tesisatları, ana dağıtım panoları, şalt ve kumanda cihazları, boru içi tesisatlar ile sabit aydınlatma hatlarında kullanılabilir. Sürekli hareket eden veya sık bükülen bağlantılar yerine sabit ve korumalı döşemeler için belirtilmiştir.

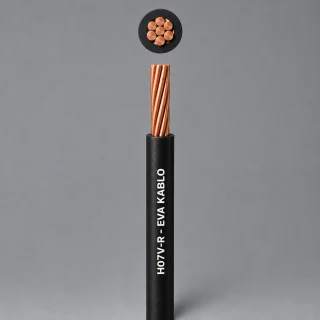

H07V-R: bükülü çok telli bakır iletken
H07V-R, çok telli bakır iletken yapısına sahiptir. Kayıtlı kullanım alanları; ana dağıtım panoları, şalt sistemleri, kontrol panoları ve bina içindeki korumalı sabit hatlardır. Yüksek kesitlerde yönlendirme kolaylığı amacıyla tanımlanır; montaj sonrasında sabit kalan tesisatlar için belirtilmiştir. H07V-K kadar esnek değildir ve sürekli hareket veya tekrarlanan bükülme bulunan sistemler için tanımlanmamıştır.

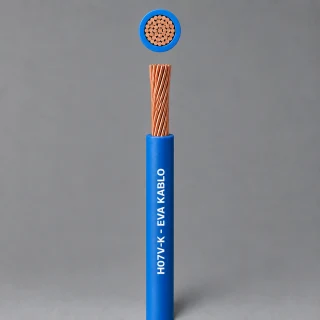

H07V-K: ince çok telli bakır iletken
H07V-K, ince çok telli bakır iletken yapısıyla bu üç ürün içinde montaj esnekliği gerektiren bağlantılar için kayıtlı kullanım bilgisine sahiptir. Dağıtım ve kumanda panoları, şalt cihazları, makine içi korumalı bağlantılar ile montaj sırasında esneklik gereken sabit sistemlerde kullanılabilir. İnce tellerin uygun bağlantı elemanlarıyla sonlandırılması gerektiği belirtilir. Kablo, sürekli mekanik zorlanmaya açık dış ortam uygulamalarından korunmalıdır.
450/750 V ürün ailesinde seçim yaklaşımı
Ortak kayıtlı özellikler
Üç kablo da PVC yalıtımlıdır ve 450/750 V anma gerilimine sahiptir. Test gerilimi her üç ürün için 2-2.5 kV, çalışma sıcaklığı 70 °C, yalıtkan ise PVC(TI1) olarak kayıtlıdır. Yalıtkan renk standardı TS 9758, iletken direnç standardı TS EN 60228 ve alev test standardı TS EN 60332-1-2 olarak verilir.
Yapı standardı kayıtlarında H07V-U ve H07V-K için “TSE EN 50525-2-31; TSE IEC 60227; VDE 0281”, H07V-R için ise “TS EN 50525-2-31; TSE IEC 60227; VDE 0281” yer alır. Minimum bükülme çapı H07V-U ve H07V-R için 6xD, 12xD; H07V-K için 6xD olarak kayıtlıdır.
Kayıtlı kesit kapsamı
Kaynak teknik satırlarında H07V-U için 1.50–16 mm², H07V-K için 1.50–240 mm² ve H07V-R için 1.5–500 mm² kesitler yer alır. Kayıtlı kesit aralığı, tek başına belirli bir uygulamaya uygunluk veya seçim sonucu oluşturmaz; proje koşullarıyla birlikte değerlendirilmelidir.
